▶ 장착하기
본인이 블랙박스를 체험해본게 2년전이었네요..
이맘때 라이뷰 LB-100을 내비인사이드 포럼에서 장착기를 보면서 직접 장착했었습니다.
2년이 흐름 지금은 “차선 이찰 경보, 전방 추돌 경보, 앞차 출발 알림”등 다양한 기능들이 추가되면서
자가 설치의 어려움이 생기게 되었습니다.
전기계통이나 차량에 대해 이해가 있으신분은 어려움 없이 설치가 가능하겠지만...

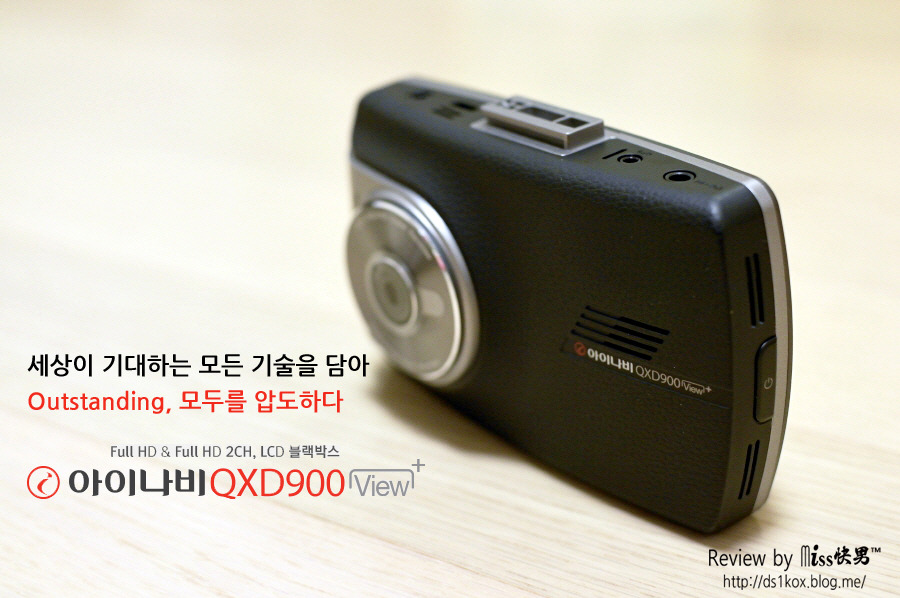

이번 사용기에서 소개할 제품은 “세상이 기대하는 모든 기술을 담아 Outstanding, 모두를 압도하는”
아이나비 QXD900 View+입니다.

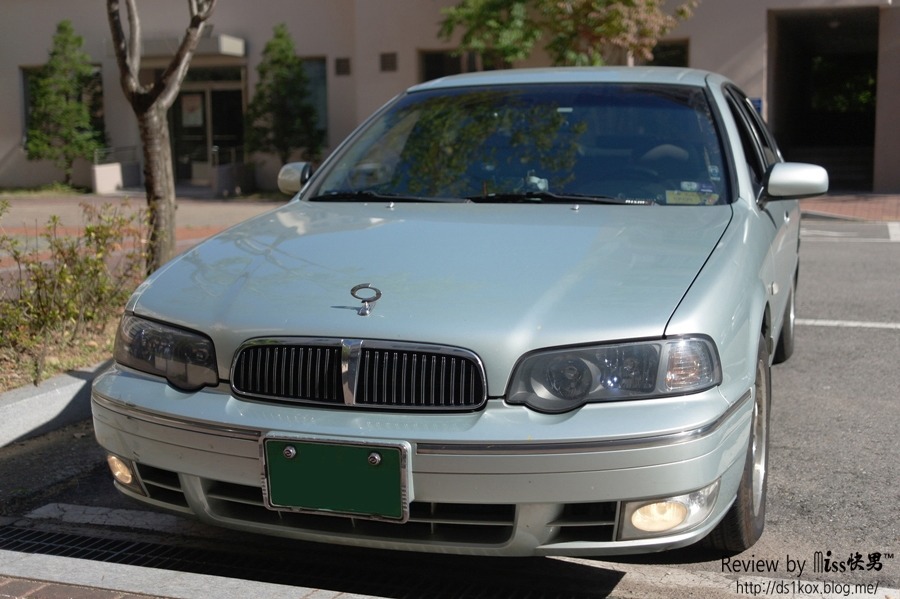

▼ 장착할 차량
2004년식 SM520 LPG인 저의 3번째 애마입니다.
▼ 위치선정
본인의 차량 전면유리에는 중앙에 360 회전이 가능한 HD급 블랙박스가 장착되어있으며,
조수석쪽에는 Full HD급 WiFi지원 1채널이 장착되어 있고, 운전석쪽에는 Full HD급 2채널 블랙박스가
장착되었습니다.
이번에 체험할 아이나비 QXD900 View+은 중앙에서 운전석쪽으로 장착할 예정입니다.
※ 본인의 차량처럼 전면유리 중앙 하단에 내비게이션 거치대가 있는 분들은 약간 운전석, 조수석 쪽으로
이동하여 장착하기를 권합니다.
블랙박스 녹화영상에 거치대가 유리에 비치어 전방 차량의 번호판이 잘 보이지 않는 경우가 있습니다.

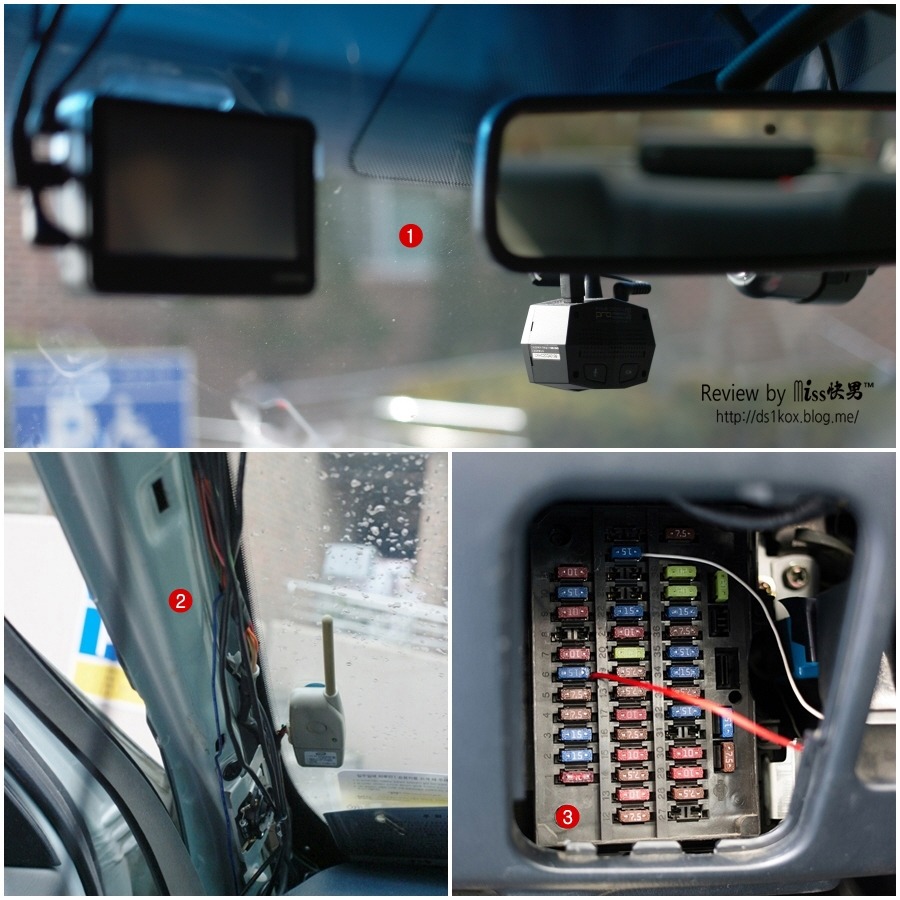

▲ 상시전원선 정리
⓵위치에 아이나비 QXD900 View+을 장착할 예정입니다. ⓶의 A필러쪽으로 전원선을 정리하고 운전석
무릎쪽에 있는 휴즈박스 ⓷에서 상시전원을 연결하면 됩니다. 이는 일반적인 상시전원선 연결방법입니다.

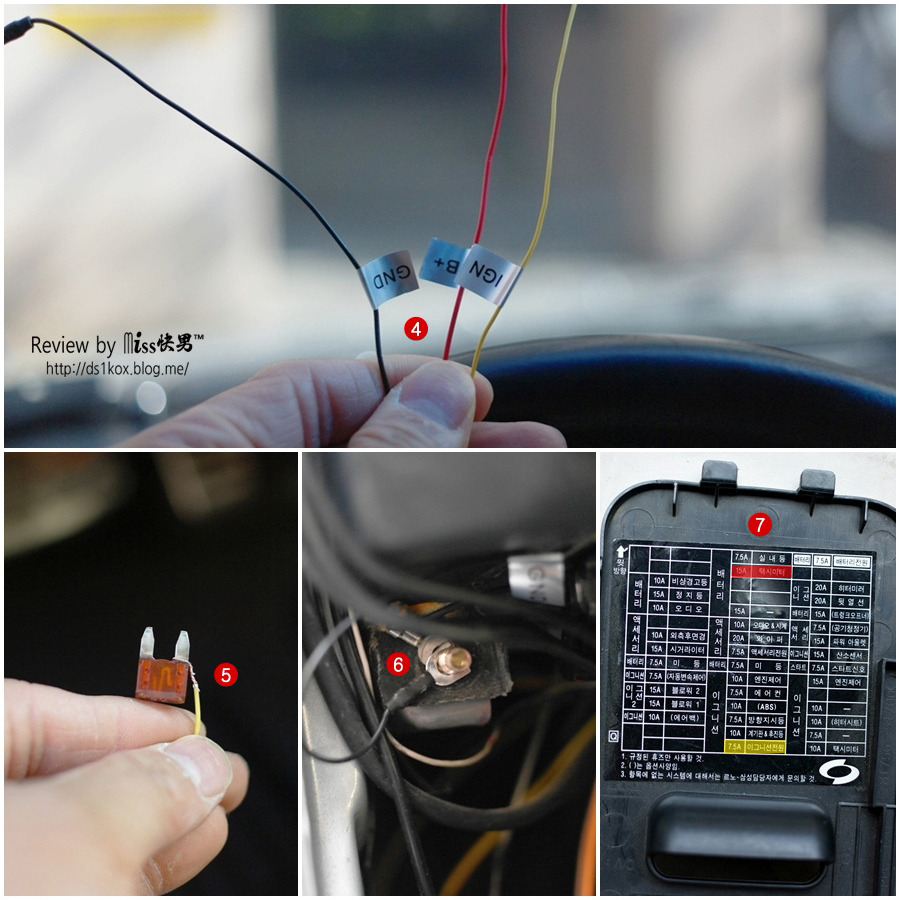

아이나비 QXD900 View+에 기본 제공되는 상시전원선은 일반적으로 3가닥의 선으로 적색 B+, 황색 IGN,
흑색 GND로 빨간색 배선(B+)을 3에서 비상등, 제동등, 실내등(요즘 차량은 상시가 아닌경우 있으니 확인 요망)
중에서 연결합니다.
황색 IGN은 Key-On에서 작동하는 장치로 이그니선 전원에 연결합니다.
(본인의 차량의 휴즈박스에는 배터리, 이그니선, 엑세서리로 구분되어있어 배선 연결시 용이합니다.)
흑색 GND는 차체 금속 부위에 연결하면 됩니다.
※ 상시전원 설치시 내용을 완전히 숙지하신 후 설치하십시요.
각 배선은 반드시 지정한 위치에 고정해야 하며, 배선 연결이 잘못된 경우
역전압이 발생화여 블랙박스에 심각한 문제가 발생 할 수 있습니다.

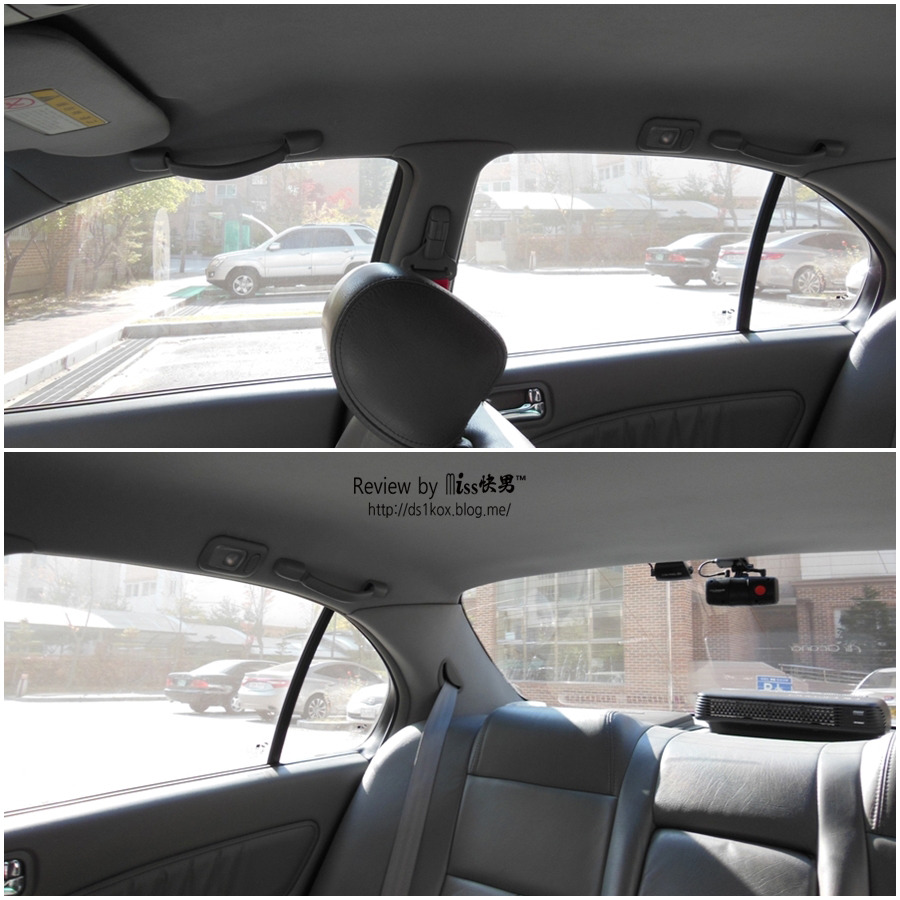

▼ 후방카메라와 연결케이블은 조수석쪽 A, B, C필러쪽 천장으로 감추었습니다.

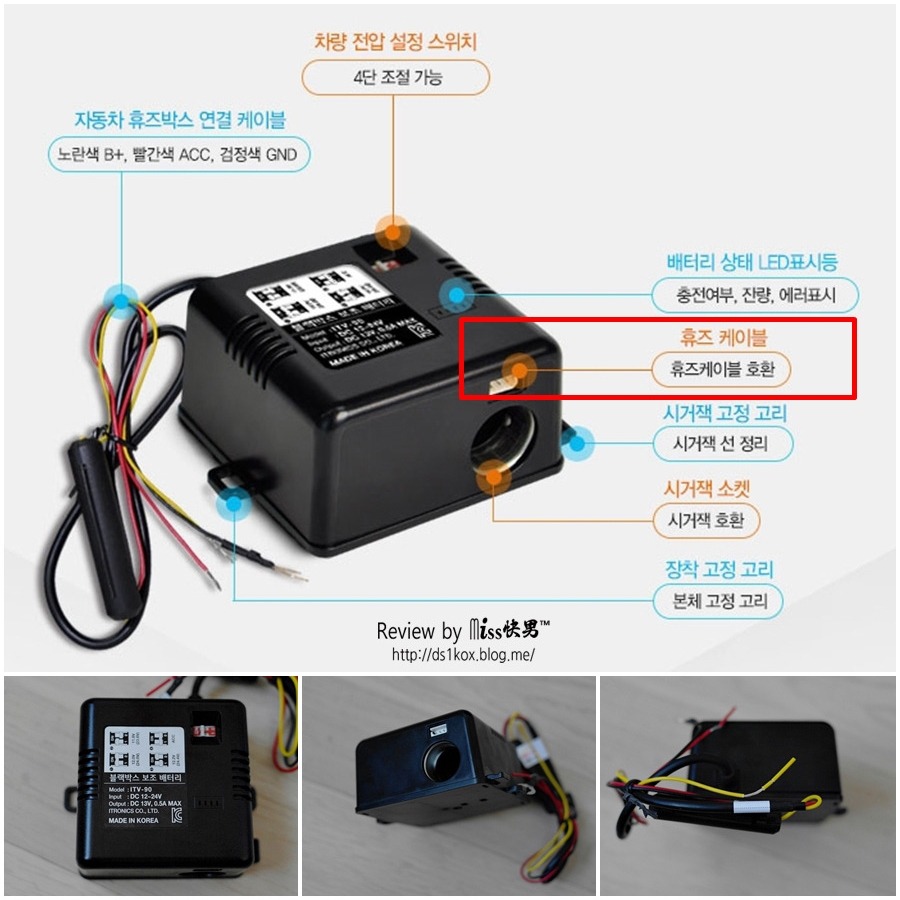

▼ 차량용 보조배터리를 이용한 상시전원선 연결
본인은 앞서 “iPASS Black ITV-90”라는 차량용 보조배터리를 장착하고 현재도 사용중에 있습니다.
“iPASS Black ITV-90” 차량용 보조배터리를 사용하려는 이유는 현재 본인 차량에 상시전원으로
연결된 “코원 오토캡슐 AF2”가 있기도 하고 장시간 주차시 메인 배터리의 효율을 위해 차량용 보조 배터리를
사용하려는 의도가 있어서입니다.
※ “iPASS Black ITV-90”의 사용기는 ds1kox.blog.me/110186380903를 참고하세요.
※ 만약 본인의 보조배터리인 “iPASS Black ITV-90”를 사용하시는 경우 확인 후 연결하십시오.
같은 색상의 선 끼리 연결하면 될 것 같아 납땜했는데 황색, 적색을 크로스 연결해야 되더군요.

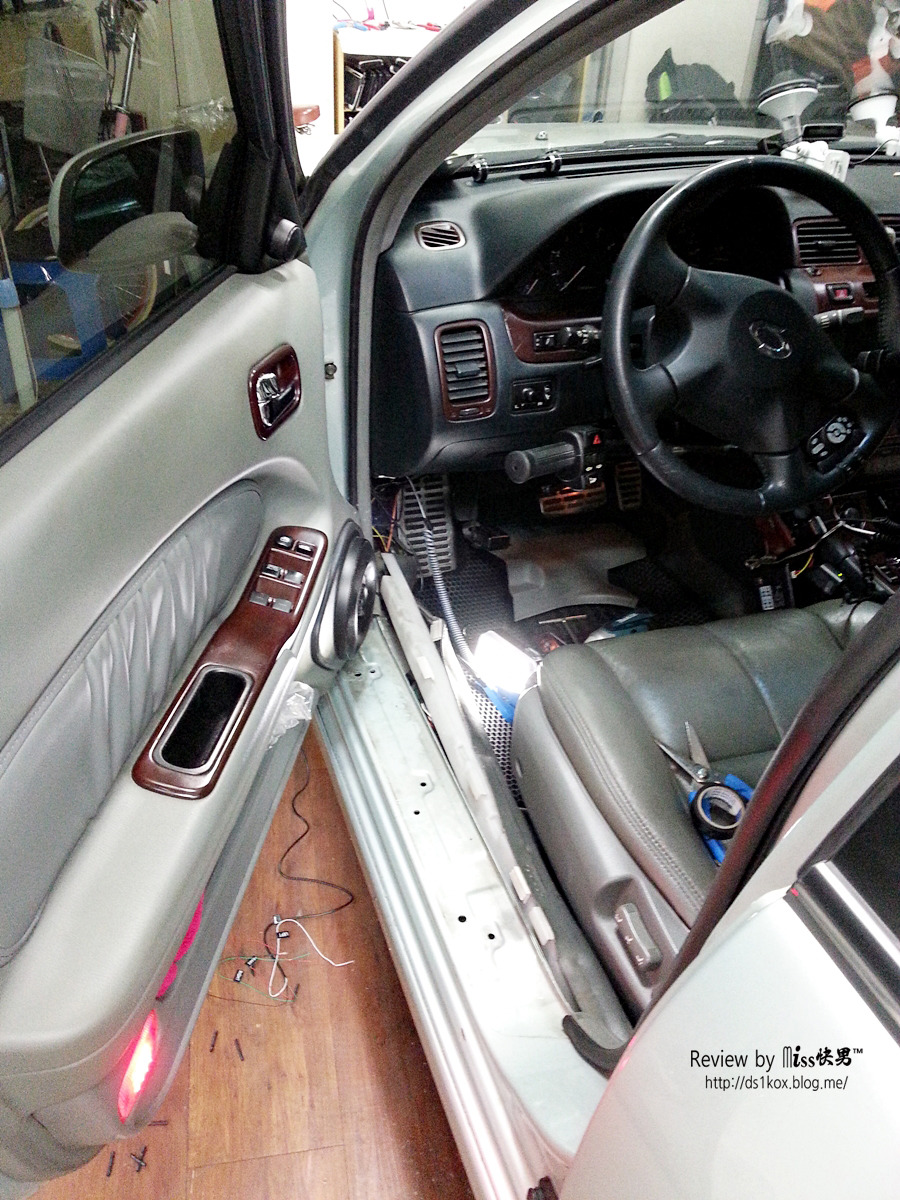

▼ T/S선 연결
LDWS기능(차선 이탈 경보)을 사용하기 위해서는 T/S배선을 연결하여야 하는데
본인은 내비인사이드 나브킹덤 포럼지기님이신 “별난남자”님의 장착기를 보고 혼자하려다 배선만 뚫어놓고
해결이 되지 않아 가까운 아이나비 대리점에서 공임을 주고 장착했습니다.
제가 해집어 놓은 선까지 깔끔하게 정리해주셨네요.
※ “별난남자”님의 장착기 blog.naver.com/gdlee0827/22...
※ T/S배선은 전문가에게 맏기는걸 권해드립니다.

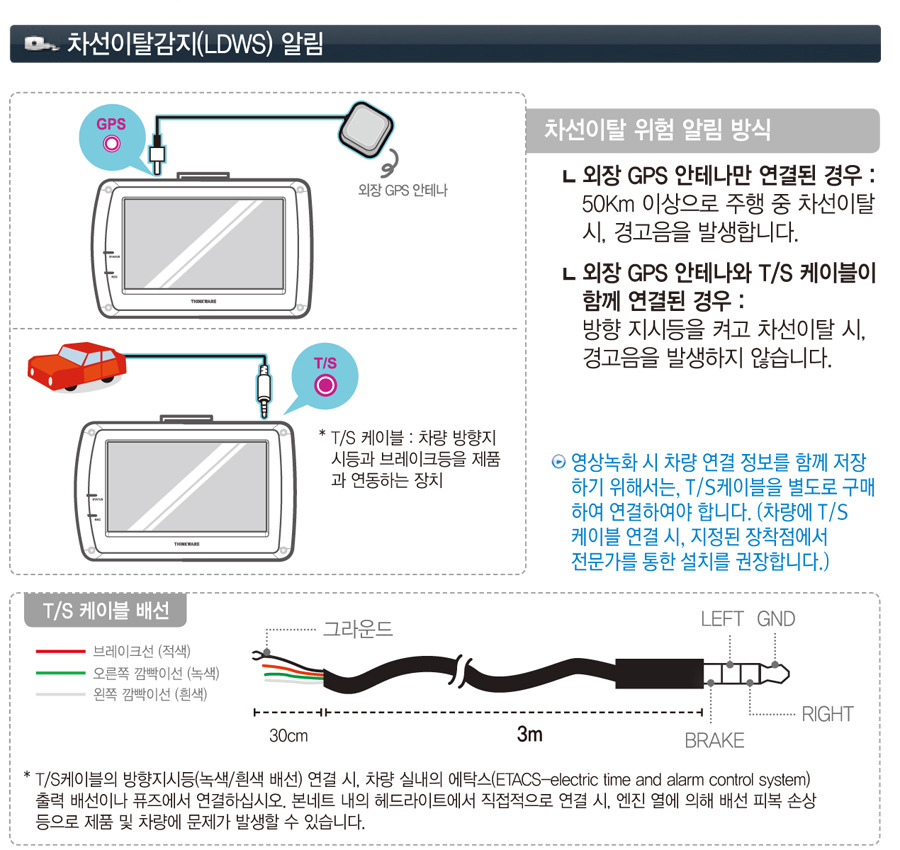

※ 현재 QXD900 View+은 출시전이라 QXD900 View 사용자설명서에서 발췌하였습니다.

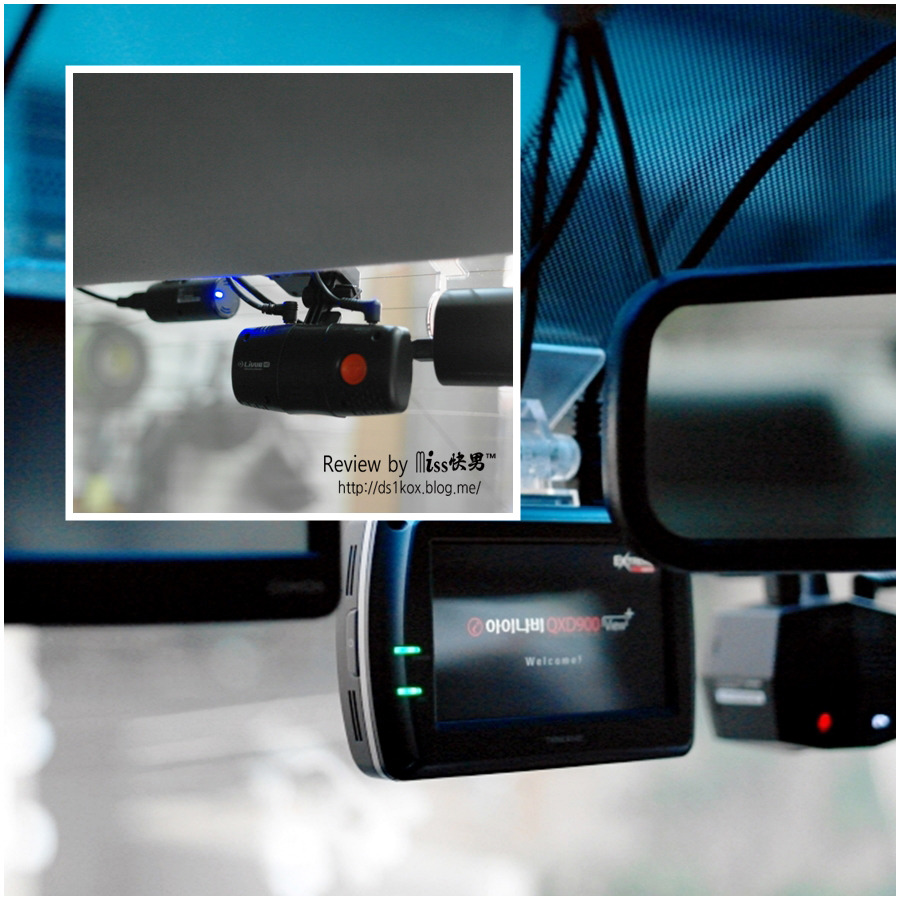

▼ 아이나비 QXD900 View+ 장착 후 한컷 (T/S배선 연결전)
※ 사진상으로 잘 확인은 될지 모르겠으나 T/S배선과 후방카메라 연결선의 끝부분을 “ㄱ”형으로 해야 좋을 듯합니다.
전방유리에 걸리적거리며, 후방쪽 선도 길께 빠져나온게 보기 좋지 않습니다.

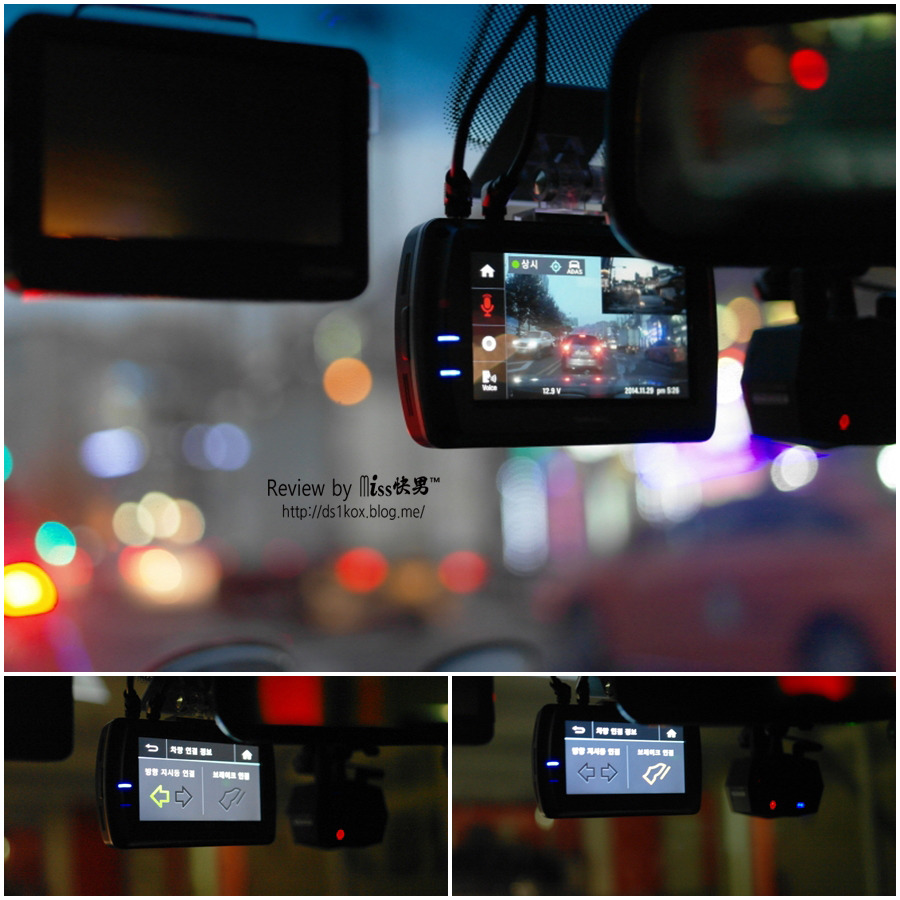

▼ T/S배선 장착 후 집으로 가는길에 한컷 찍어 봤습니다.
“ 본 제품 사용기는 내비인사이드(www.navinside.com/) 체험단으로서 팅크웨어(주) 아이나비
(www.inavi.com/)로 부터 아이나비 QXD900 View+을 지원 받아 작성하였습니다.
그러나 사용기 내용은 어떠한 제약없이 솔직하게 작성 되었습니다.”
