2014년 11월 30일에 아이나비 QXD900 View+블랙박스를 장착했었는데..

8개월만에 다시 블랙박스를 장착하게 되었습니다.

아이나비 QXD900 View+ 장착시 “좌우 방향지시등, 브레이크” 작동 상태를 녹화하려면

T/S 케이블이라는 장비를 연결해야만 되었습니다.

이번 “QXD950 View”에도 T/S케이블을 연결해야 합니다. 고로~

자가 설치의 어려움이 생기게 되었습니다.



전기계통이나 차량에 대해 이해가 있으신분은 어려움 없이 설치가 가능하겠지만...



이번 사용기에서 소개할 제품은 “최점단 기술이 모두 집약되어 완성된 단 하나의 역작”

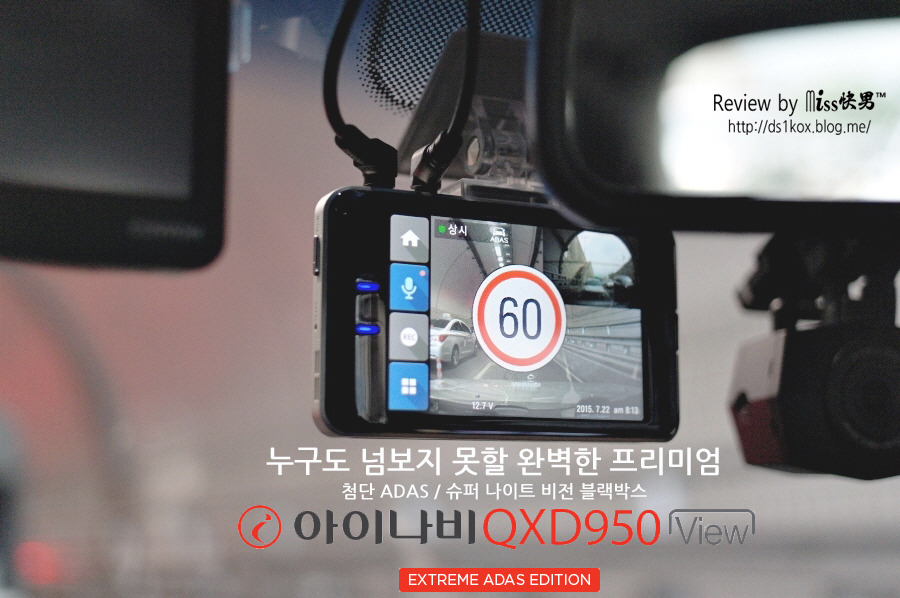

아이나비 “QXD950 View”입니다.







▼ 장착할 차량

2004년식 SM520 LPG인 저의 3번째 애마입니다.

▼ 위치선정

얼마전까지만해도 본인의 차량 전면유리에는 중앙에 360 회전이 가능한 HD급

블랙박스가 장착되어 있었습니다. 차량 실내를 녹화하도록 블랙박스 방향도 돌려서 사용했었습니다.

조수석쪽에는 Full HD급 WiFi지원 1채널이 장착되어 있고, 운전석쪽에는 Full HD급 2채널 블랙박스가

상시연결로 장착되었습니다.

이번에 체험할 아이나비 “QXD950 View”는 전면유리 중앙에 있던 HD급 블랙박스를 탈거 후

중앙에서 장착할 예정입니다.

※ 본인의 차량처럼 전면유리 중앙 하단에 내비게이션 거치대가 있는 분들은 약간 운전석, 조수석 쪽으로

    이동하여 장착하거나 거치대를 블랙색상으로 바꾸시기를 권합니다.

    블랙박스 녹화영상에 거치대가 유리에 비치어 전방 차량의 번호판이 잘 보이지 않는 경우가 있습니다.

▲ 상시전원선 정리

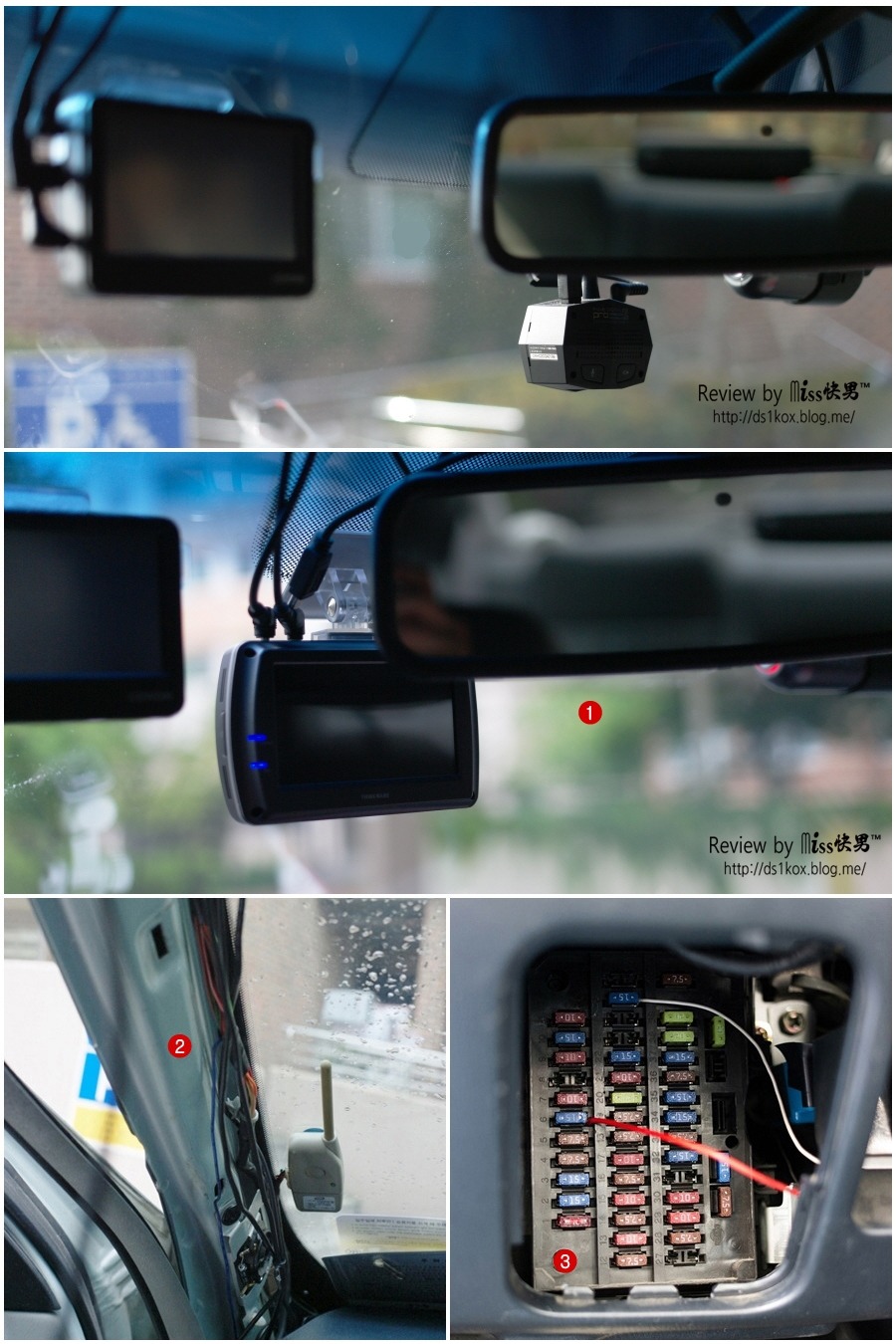

⓵위치에 아이나비 “QXD950 View”를 장착할 예정입니다. ⓶의 A필러쪽으로 전원선을 정리하고 운전석

무릎쪽에 있는 휴즈박스 ⓷에서 상시전원을 연결하면 됩니다. 이는 일반적인 상시전원선 연결방법입니다.

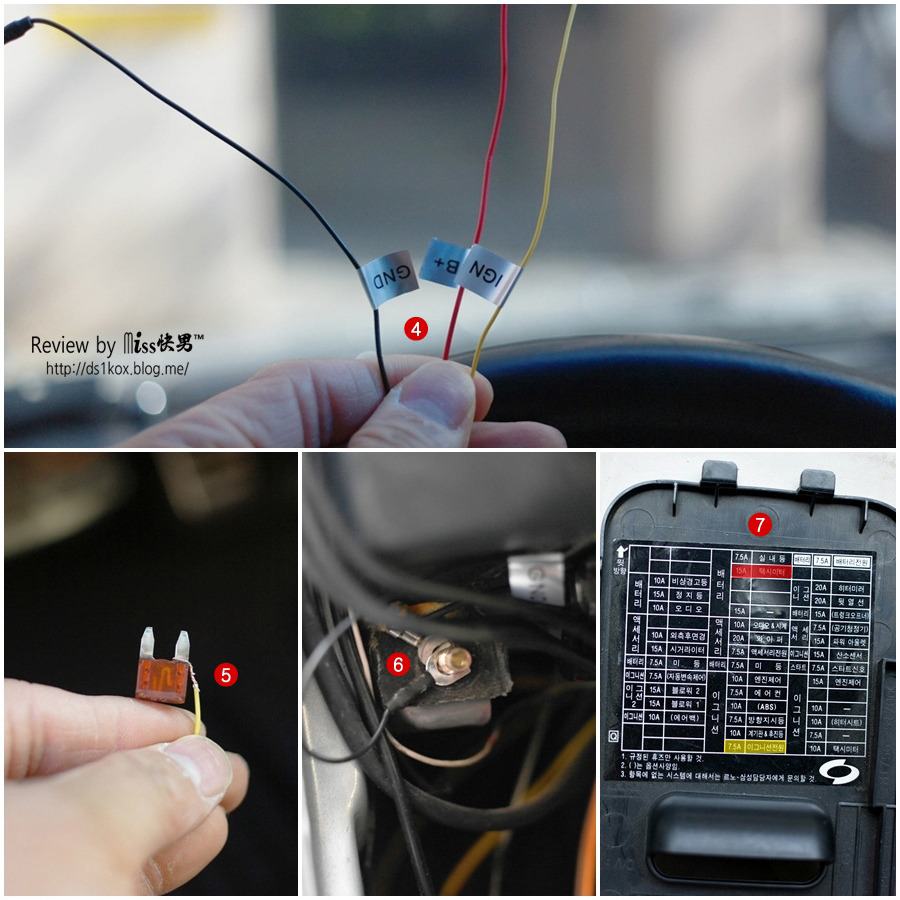

아이나비 “QXD950 View”에 기본 제공되는 상시전원선은 일반적으로 3가닥의 선으로 적색 B+, 황색 IGN,

흑색 GND로 빨간색 배선(B+)을 3에서 비상등, 제동등, 실내등(요즘 차량은 상시가 아닌경우 있으니 확인 요망)

중에서 연결합니다.

황색 IGN은 Key-On에서 작동하는 장치로 이그니선 전원에 연결합니다.

(본인의 차량의 휴즈박스에는 배터리, 이그니선, 엑세서리로 구분되어있어 배선 연결시 용이합니다.)

흑색 GND는 차체 금속 부위에 연결하면 됩니다.

※ 상시전원 설치시 내용을 완전히 숙지하신 후 설치하십시요.

    각 배선은 반드시 지정한 위치에 고정해야 하며, 배선 연결이 잘못된 경우

    역전압이 발생화여 블랙박스에 심각한 문제가 발생 할 수 있습니다.

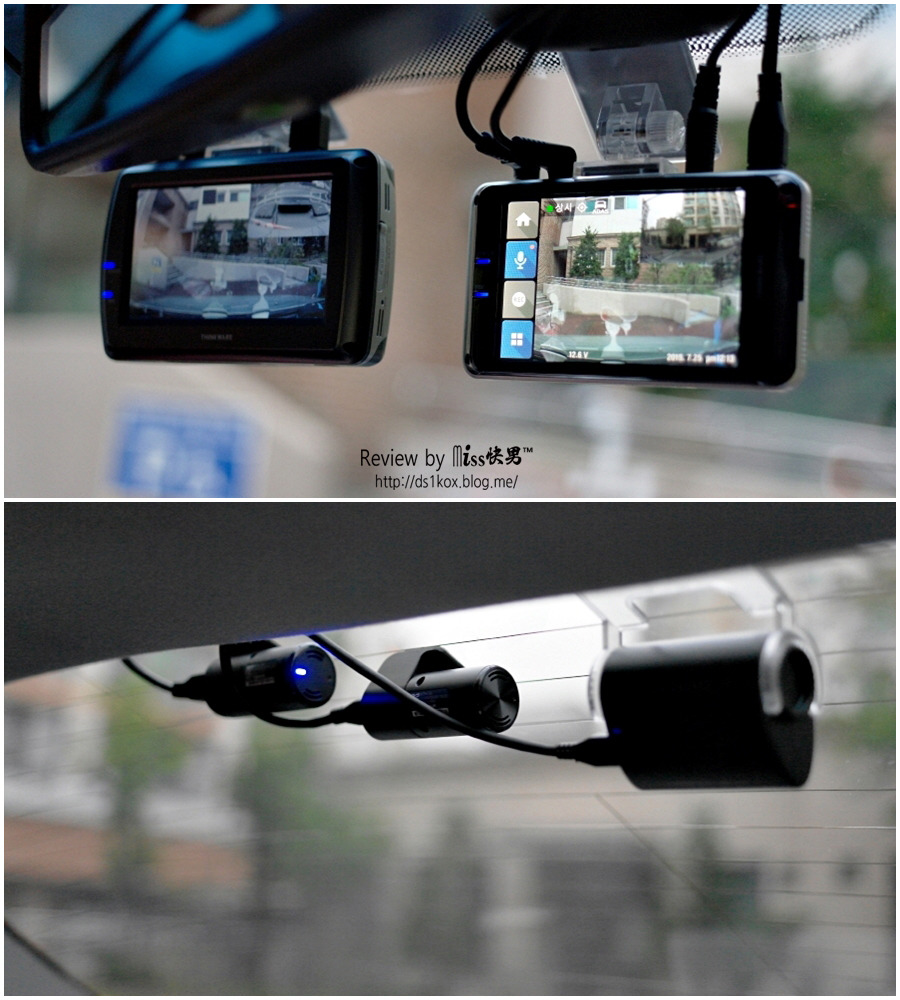

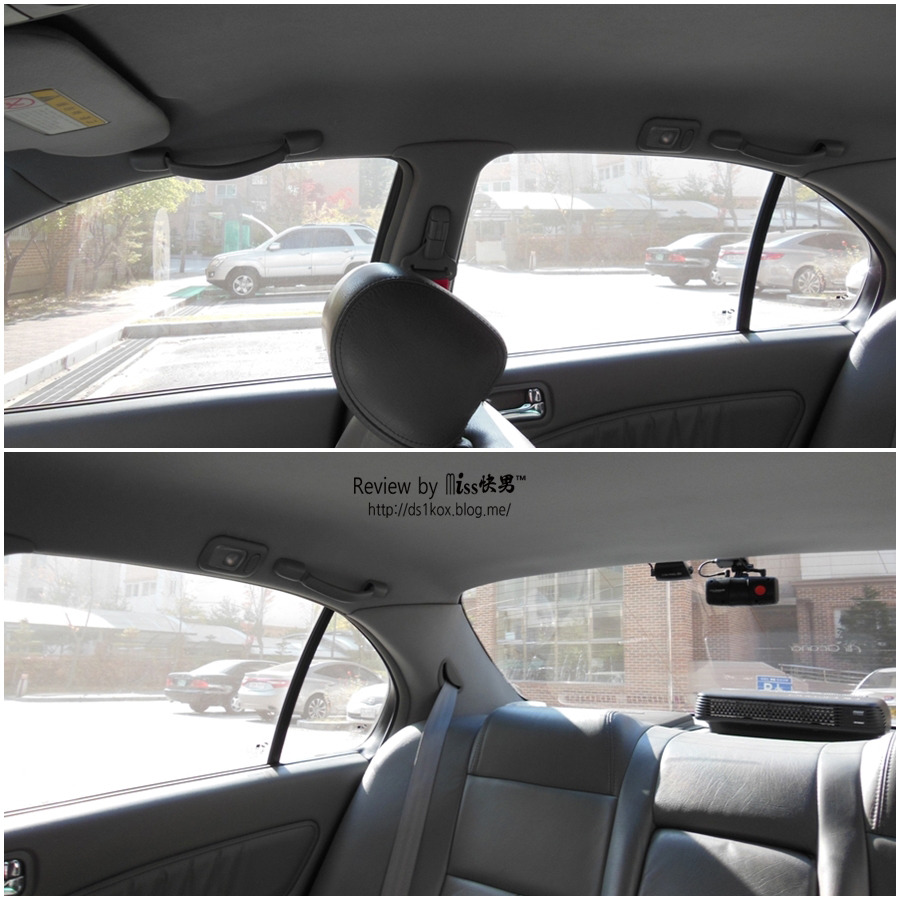

▼ 후방카메라와 연결케이블은 조수석쪽 A, B, C필러쪽 천장으로 감추었습니다.

아래에 보이는 후방카메라중 HD급 블랙박스는 “QXD950 View” 후방카메라를 위해서 탈거 했습니다.

▼ 장착 Tip

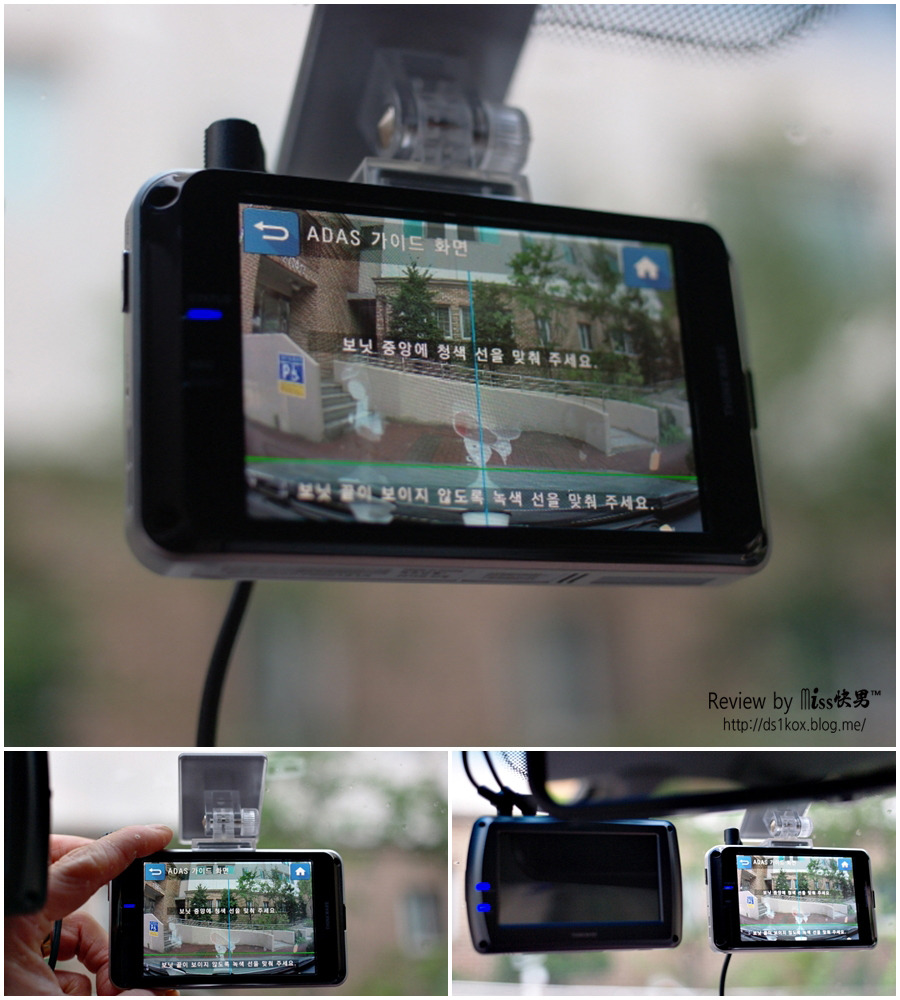

“QXD950 View” 블랙박스 본체를 전면 유리에 장착시 아이나비 “QXD950 View”에 전원을

인가 후 ADAS 가이드 화면을 보면서 최적의 위치에 장착하였습니다.

▼ 차량용 보조배터리를 이용한 상시전원선 연결

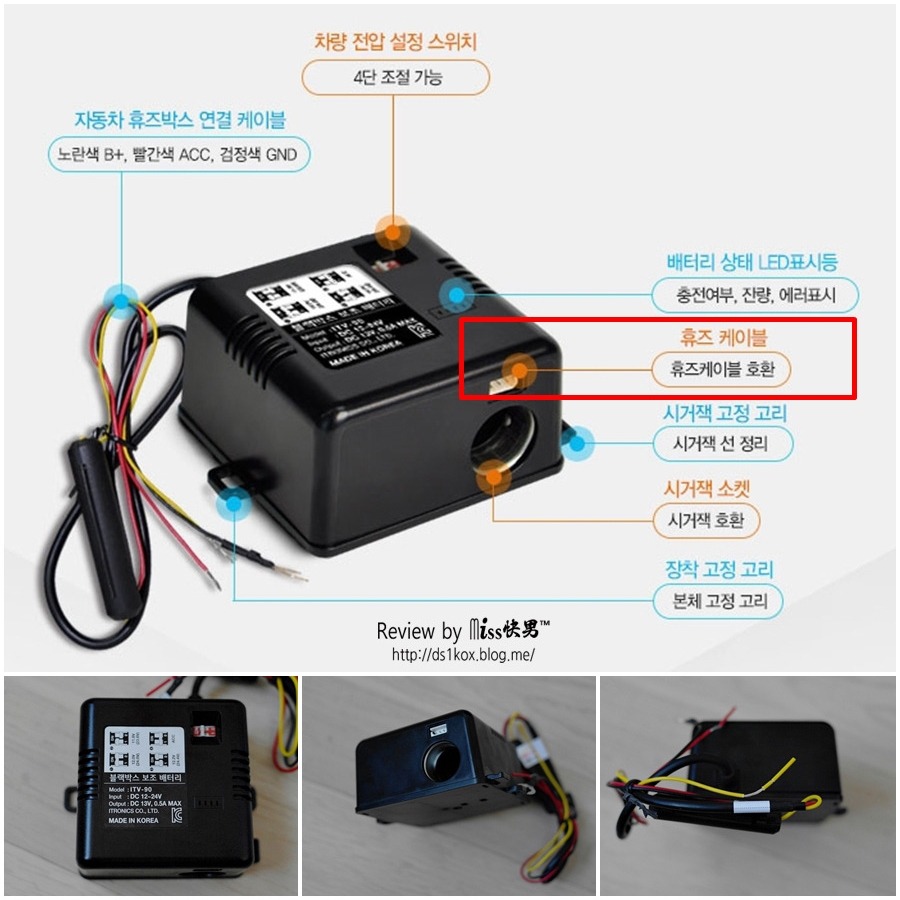

본인은 앞서 “iPASS Black ITV-90”라는 차량용 보조배터리를 장착하고 현재도 사용중에 있습니다.

“iPASS Black ITV-90” 차량용 보조배터리를 사용하려는 이유는 현재 본인 차량에 상시전원으로

연결된 “코원 오토캡슐 AF2”가 있기도 하고 장시간 주차시 메인 배터리의 효율을 위해 차량용 보조 배터리를

사용하려는 의도가 있어서입니다.

※ “iPASS Black ITV-90”의 사용기는 http://ds1kox.blog.me/110186380903를 참고하세요.

※ 만약 본인의 보조배터리인 “iPASS Black ITV-90”를 사용하시는 경우 확인 후 연결하십시오.

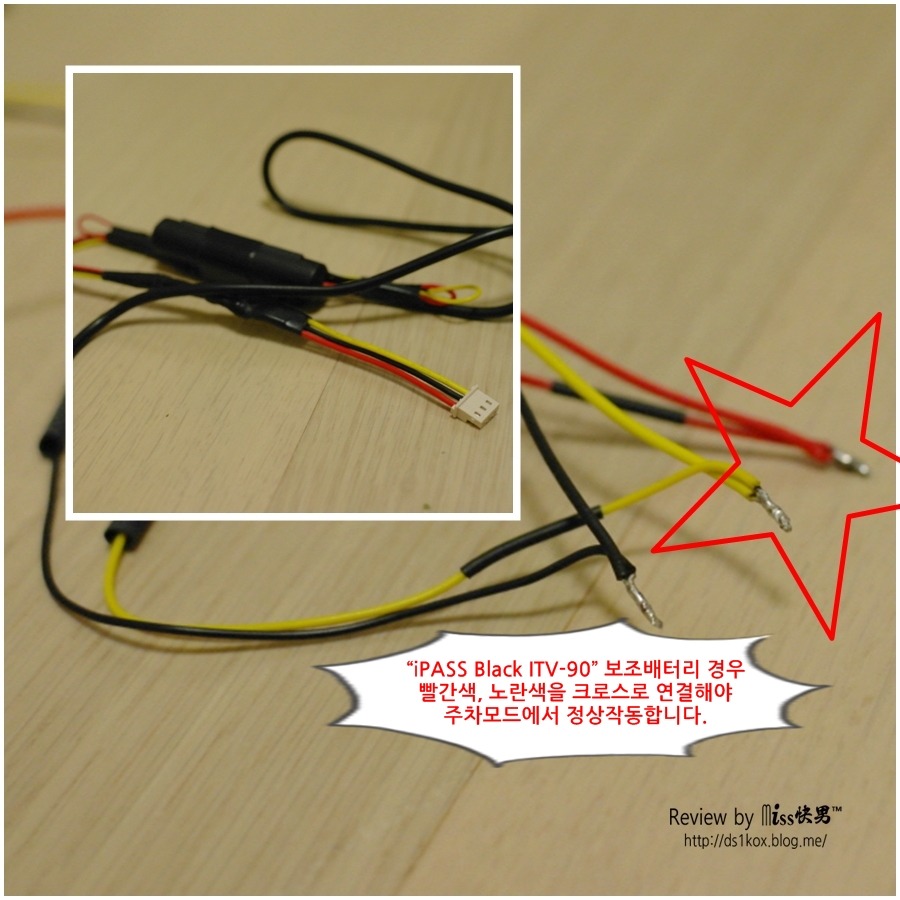

같은 색상의 선 끼리 연결하면 될 것 같아 납땜했는데 황색, 적색을 크로스 연결해야 되더군요.

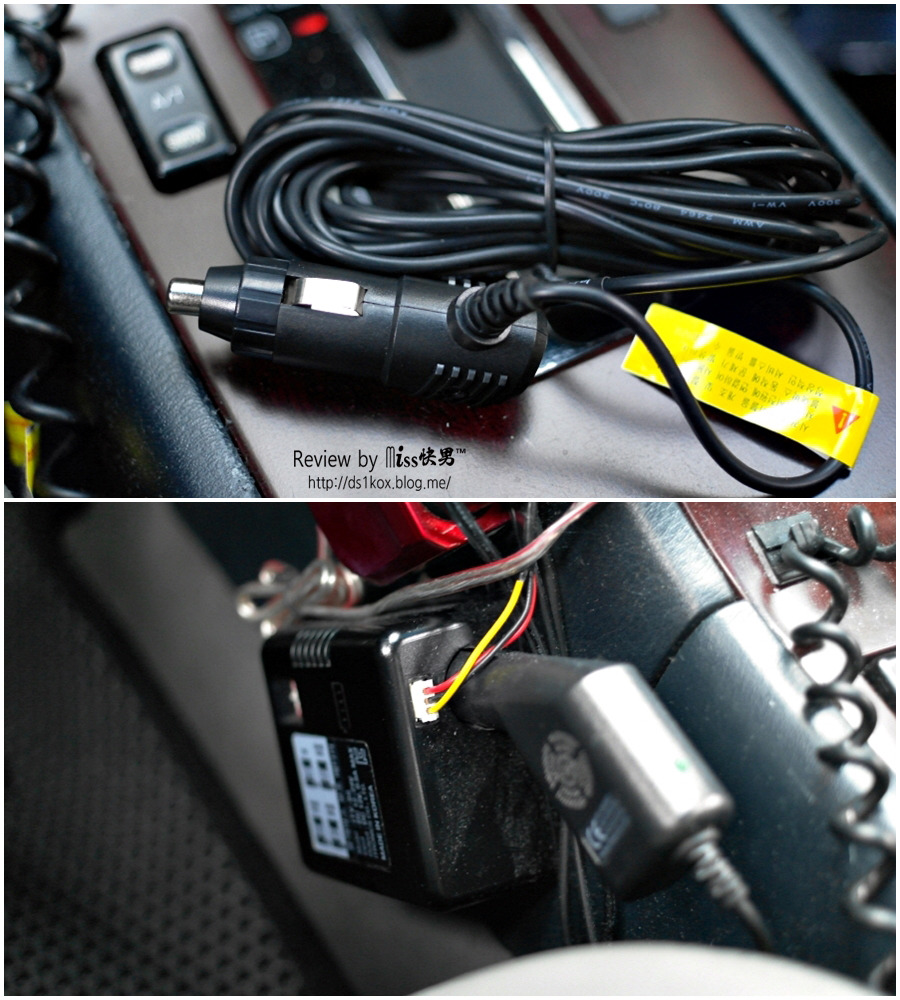

위 보조배터리에 연결했던 방법은 아이나비 QXD900 View+ 장착시 했던 방법이며 위에서 언급했듯이

전면유리 중앙에 있던 HD급 블랙박스를 탈거후 남은 “iPASS Black ITV-90” 차량용 보조배터리

시거 소켓을 이용하여 사용하려고 차량용 시거잭 전원을 구입하여 장착했습니다.

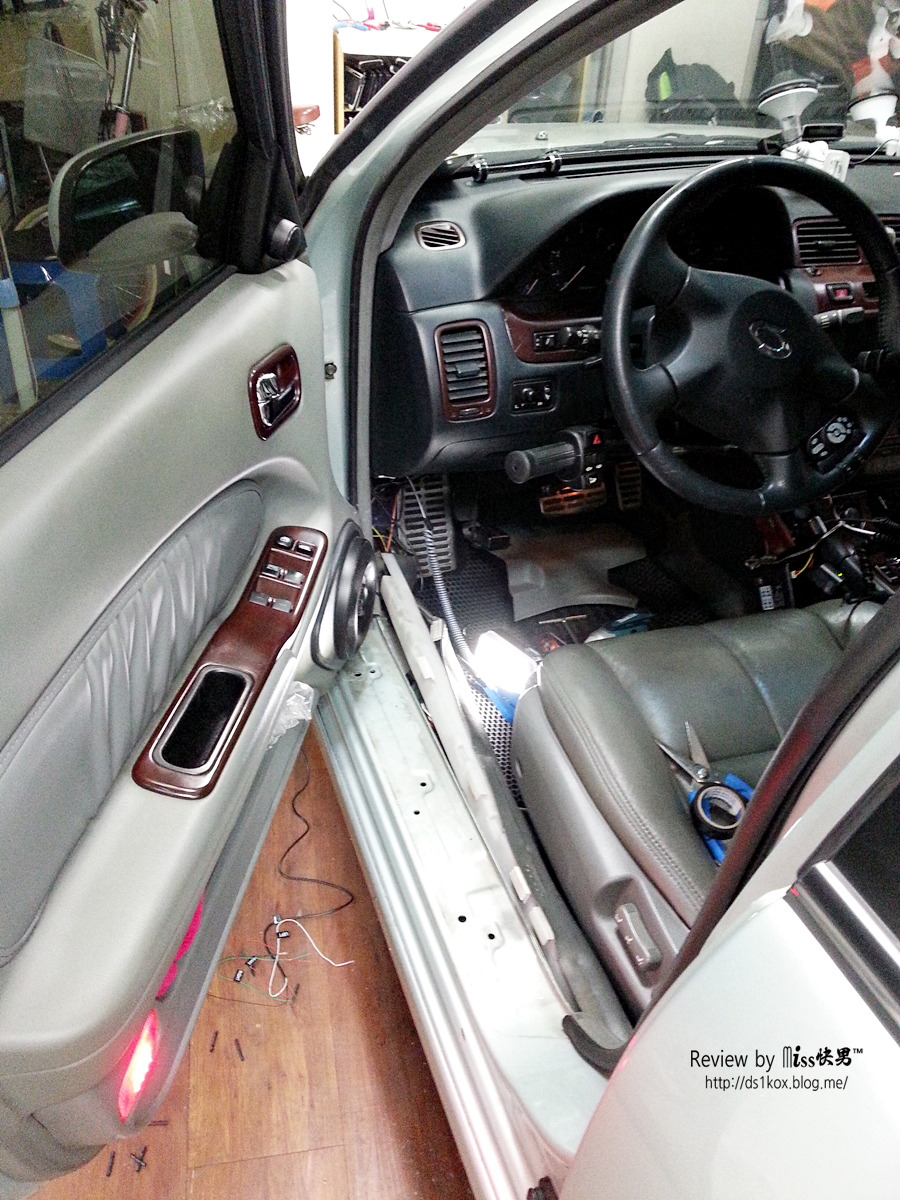

▼ T/S선 연결

영상 녹화 시 좌우 턴 시그널, 브레이크 사용기록도 같이 기록하려면 T/S배선을 연결하여야 하는데

아이나비 QXD900 View+ 장착시 내비인사이드 나브킹덤 포럼지기님이신 “별난남자”님의 장착기를

보고 혼자하려다 배선만 뚫어놓고 해결이 되지 않아 가까운 아이나비 대리점에서 공임을 주고

장착한 경험이 있습니다.

“QXD950 View” 차량연결 정보에 보면 엑셀 정보가 있어서 이번 T/S배선은 QXD900 View+와 다른

듯하여 (제가 ADAS Package를 개봉하지 않았거든요) 아이나비 은평공식대리점에 방문하였습니다.

그러나 사장님이 보시고는 T/S배선을 보시고느 QXD900 View+와 같다고 하시네요..

“QXD950 View” 차량연결 정보에 보면 엑셀 정보는 모르신다고 (“QXD950 View” 출시된지 얼마 안되어)

그래서 T/S배선을 이중으로 돈 들여가면서 할 이유가 없을 듯하여 차량용 시거잭 전원만 구입하고

왔습니다.

※ “별난남자”님의 장착기 http://blog.naver.com/gdlee0827/220430965357

※ T/S배선은 전문가에게 맏기는걸 권해드립니다.

※ “QXD950 View” 구입시 장착 지원은 블랙박스만 지원됩니다. T/S배선은 별도의 금액이 청구됩니다.

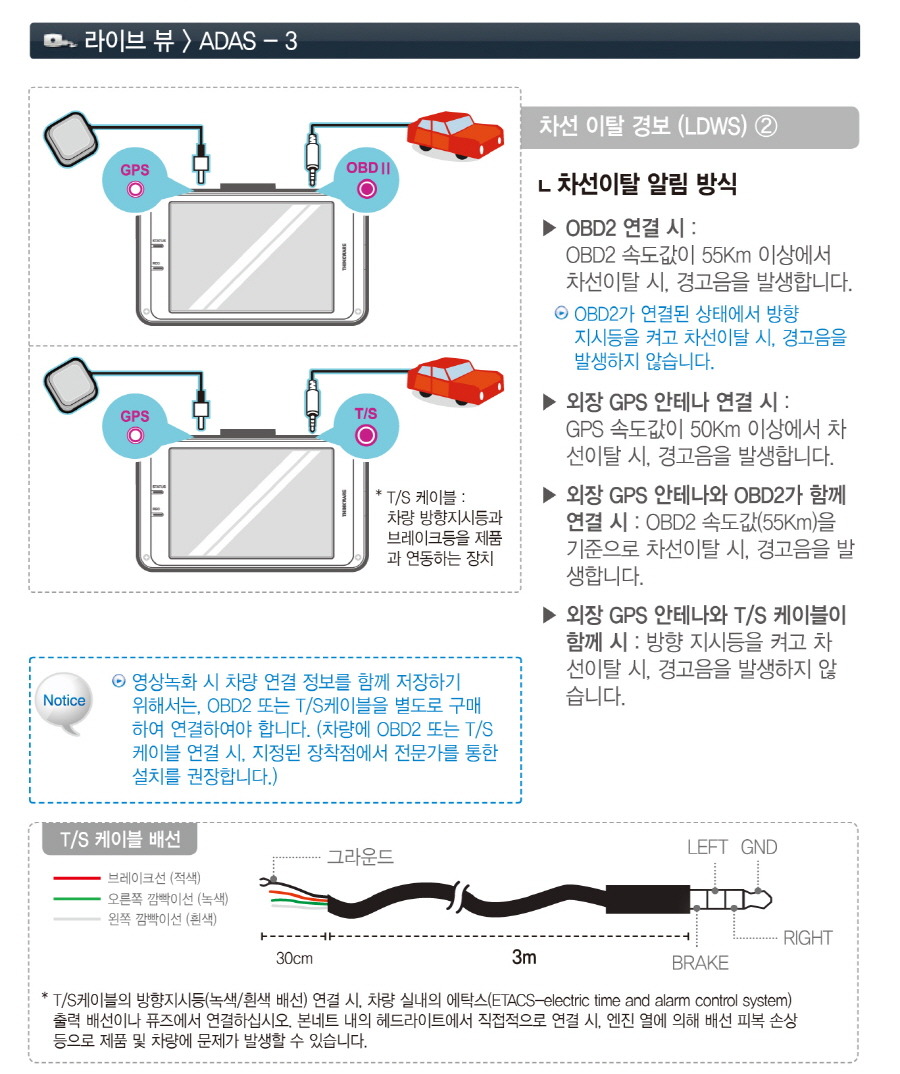

※ “QXD950 View” 사용자설명서에서 발췌하였습니다.

▼ “QXD950 View” DriveX 기능

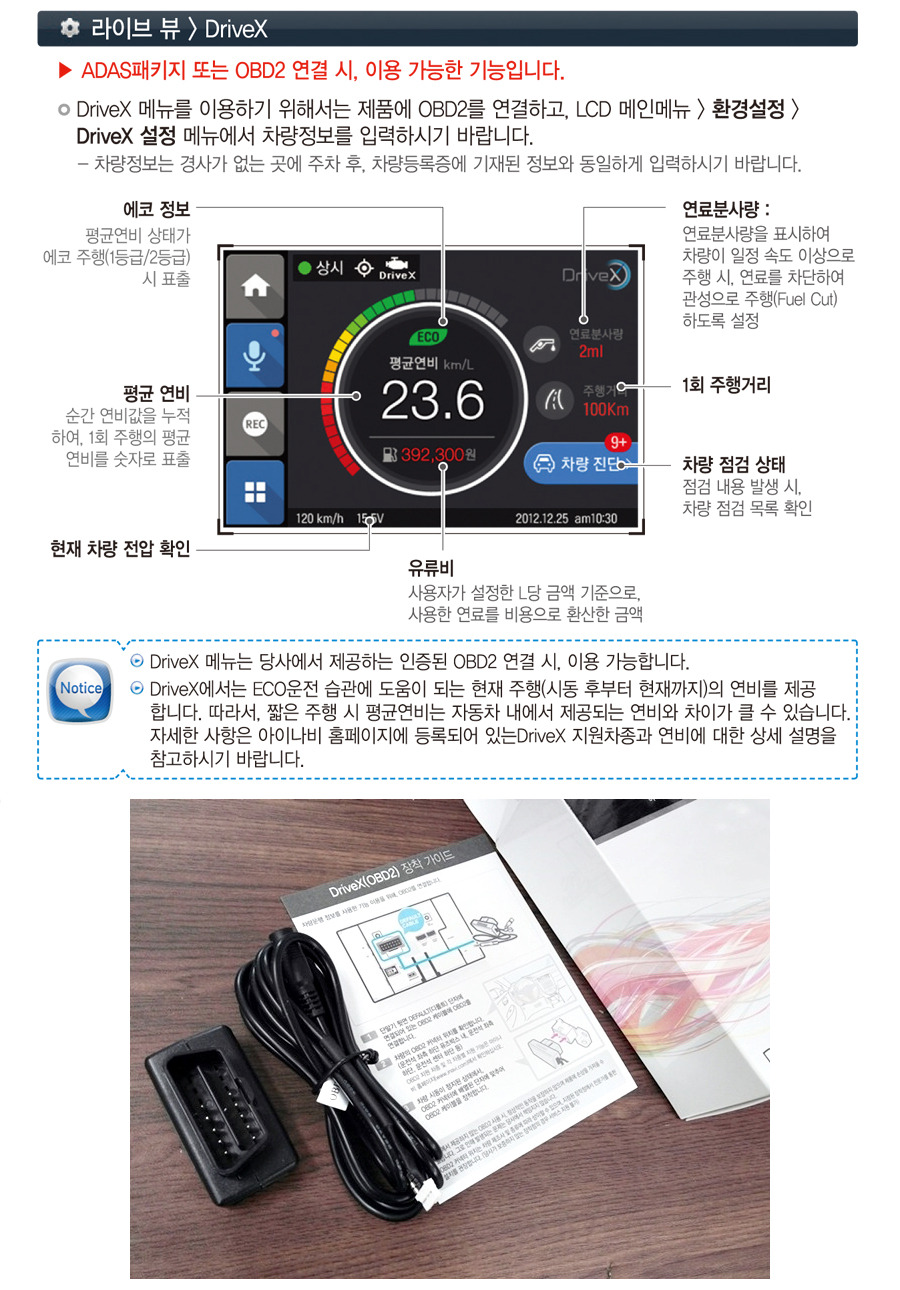

“QXD950 View”에 DriveX 기능을 사용하려면 DriveX(OBD2) 패키지를 구매 후 사용해야 합니다.

그러나 저의 애마는 OBD2를 지원하지 않아서 DriveX 기능을 사용 할 수 없습니다. ㅠㅜ

▼ 아이나비 “QXD950 View” 장착 후 한컷 (QXD900 View+에 사용하던 T/S배선 사용)

※ 사진상으로 잘 확인은 될지 모르겠으나 T/S배선과 후방카메라 연결선의 끝부분을

“ㄱ”형으로 해야 좋을 듯합니다.

본체에 케이블 연결시 전방유리에 걸리적거리며, 후방쪽 선도 길께 빠져나온게 보기 좋지 않습니다.

QXD900 View+ 사용기 작성시 언급했는데 수정되지 않았네요..

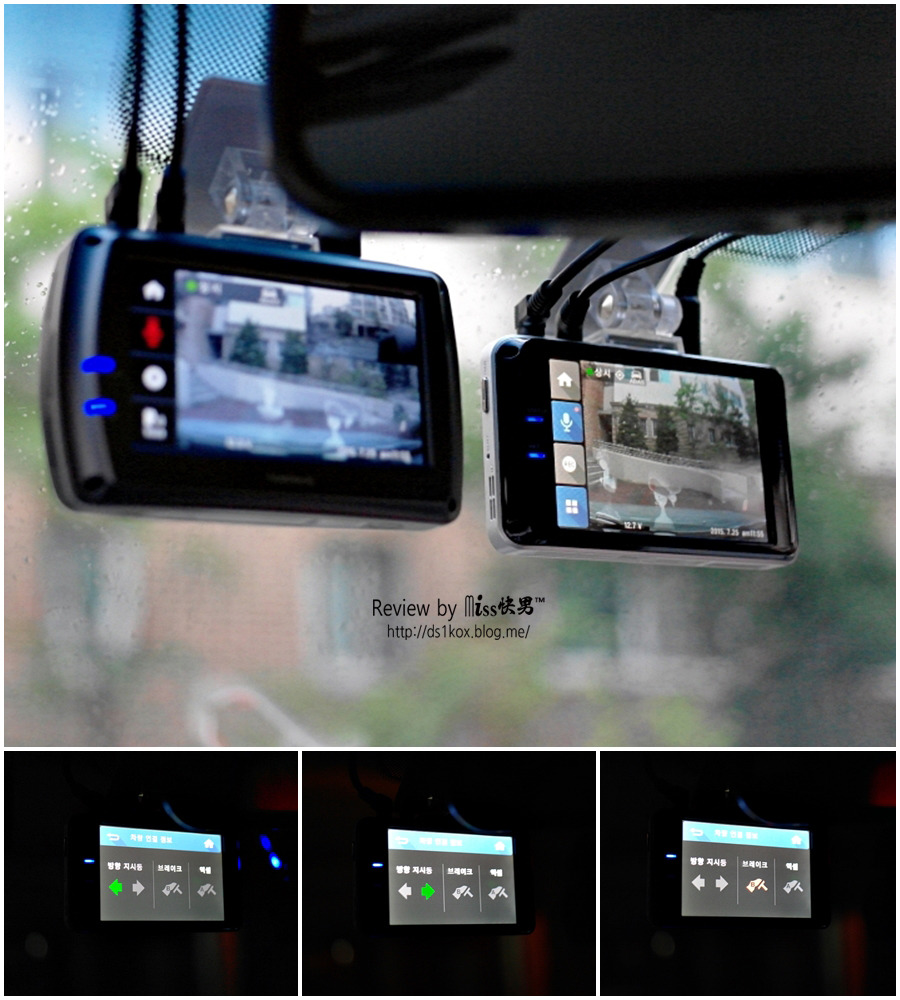

▼ T/S배선 장착 후 작동 모습을 담아 봤습니다.

“QXD950 View” 차량 연결정보 화면에는 엑셀 인식 화면이 있는데

T/S배선에는 엑셀레이터 정보를 받아오는 케이블이 없네요..

“ 본 제품 사용기는 내비인사이드(http://www.navinside.com/) 체험단으로서

팅크웨어(주) 아이나비(http://www.inavi.com/)로부터

아이나비 QXD950 View를 지원 받아 작성하였습니다.

그러나 사용기 내용은 어떠한 제약없이 솔직하게 작성 되었습니다.”
