스마트 블랙박스 보조배터리인 "루카스 LK-570"을 차량에 장착하기에 앞서
본인은 차량 운행이 많지 않습니다. 또한 주행거리도 길지 않고요..
그래서 현재 사용중인 "아이패스블랙 ITV-90" 보조배터리를 사용하고 있지만
주차 시간이 길다보니 집 지하주차장 경우 블랙박스를 off하고 외부에 주차시
보조배터리를 이용 블랙박스를 가동했으나 노후 차량이라 그런지 하루를
녹화하지 못하더군요.
물론 보조배터리 용량도 작은 이유도 있지만..
본인은 전기계통 그런거 모릅니다. 암전류 그런것도 모르고요 ~
측정 할 줄도 모릅니다.
그러므로
이번 스마트 블랙박스 보조배터리인 "루카스 LK-570"는 일반적인 유저 입장에서
사용하면서 느낀점을 작성해보도록 하겠습니다.
전문적인 용어나 측정값이 없더라도 이해바랍니다.

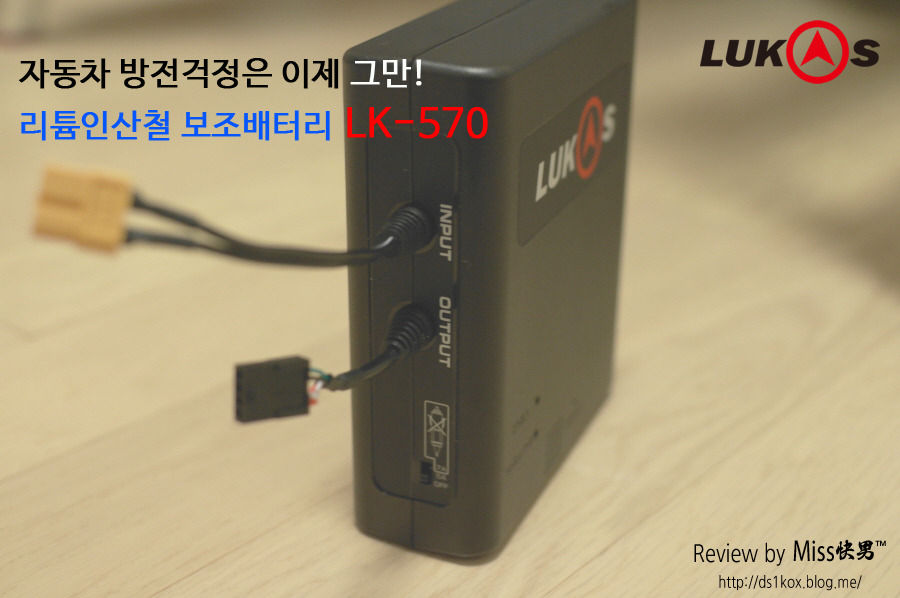

이번 사용기에서 소개 할 제품은 (주)큐알온텍 루카스 리튬인산철 보조배터리 “LK-570”으로
1시간 충전으로 최대 20시간 사용 가능한 보조배터리입니다.
현재 상황
본인의 차량 전면에는 2채널 블랙박스 3대, 1채널 블랙박스 1대가 장착되어 있습니다.
좌측 C社의 2채널 블랙박스는 차량휴즈내 상시전원으로 연결되어 있으며 평소 전원선을
본체에서 분리하여 장거리 운행시에만 사용하고 있습니다.
우측 C社의 1채널 블랙박스는 차량 스위치가 있는 멀티시거잭과 연결되어 있어 시동과
동시에 작동됩니다.
또한 운행중 보관을 하고자 하는 영상이 있을 시 멀티시거잭 전원스위치를 이용하여
C社의 1채널 블랙박스를 on/off 합니다.
차량 전면 센터와 바로 좌측 옆에는 I社의 2채널 블랙박스는 "아이패스블랙 ITV-90"
보조배터리에 토글스위치를 이용하여 on/off를 마음대로 조작하여 운행 및 주차녹화를
하고 있었습니다.

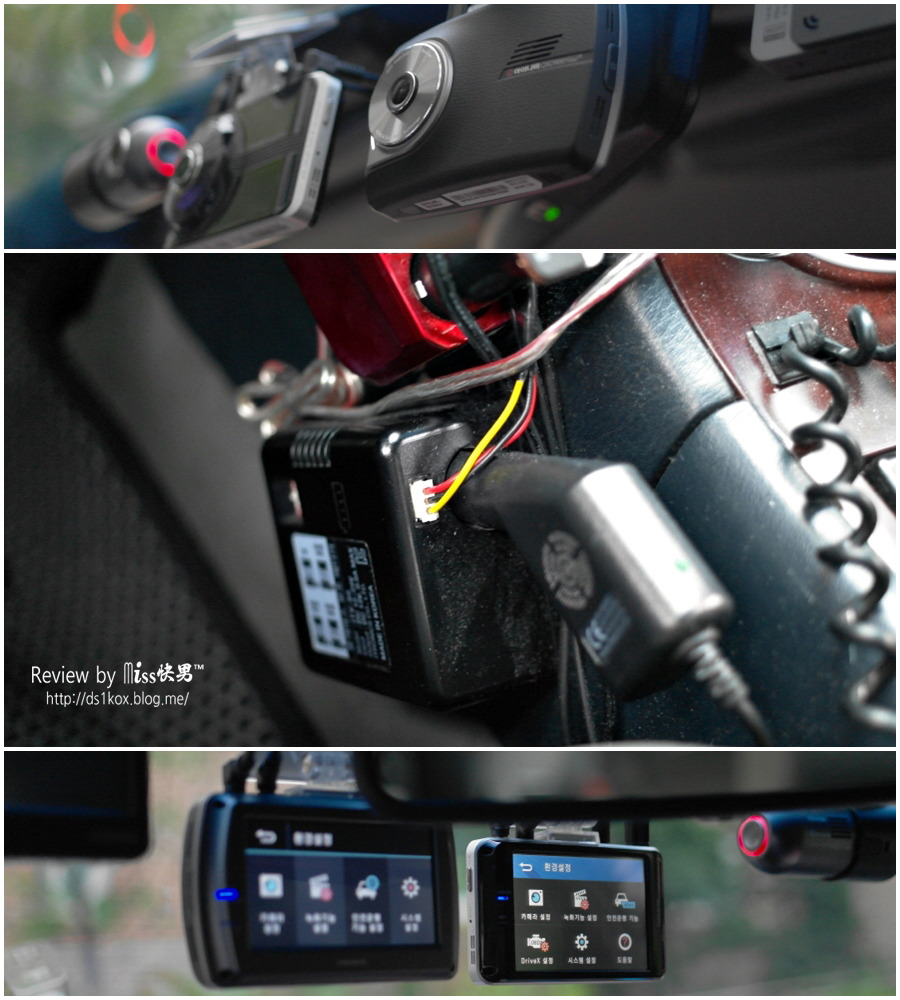

아래의 이미지는 현 차량의 모습입니다.
장착하기
기존에 사용하던 "아이패스블랙 ITV-90"를 중앙 좌측에 장착된 I社의 2채널 블랙박스용으로
이용하고 중앙에 장착된 I社의 2채널 블랙박스를 루카스 리튬인산철 보조배터리 “LK-570”에
이용하려는 생각으로 장착하려 합니다.

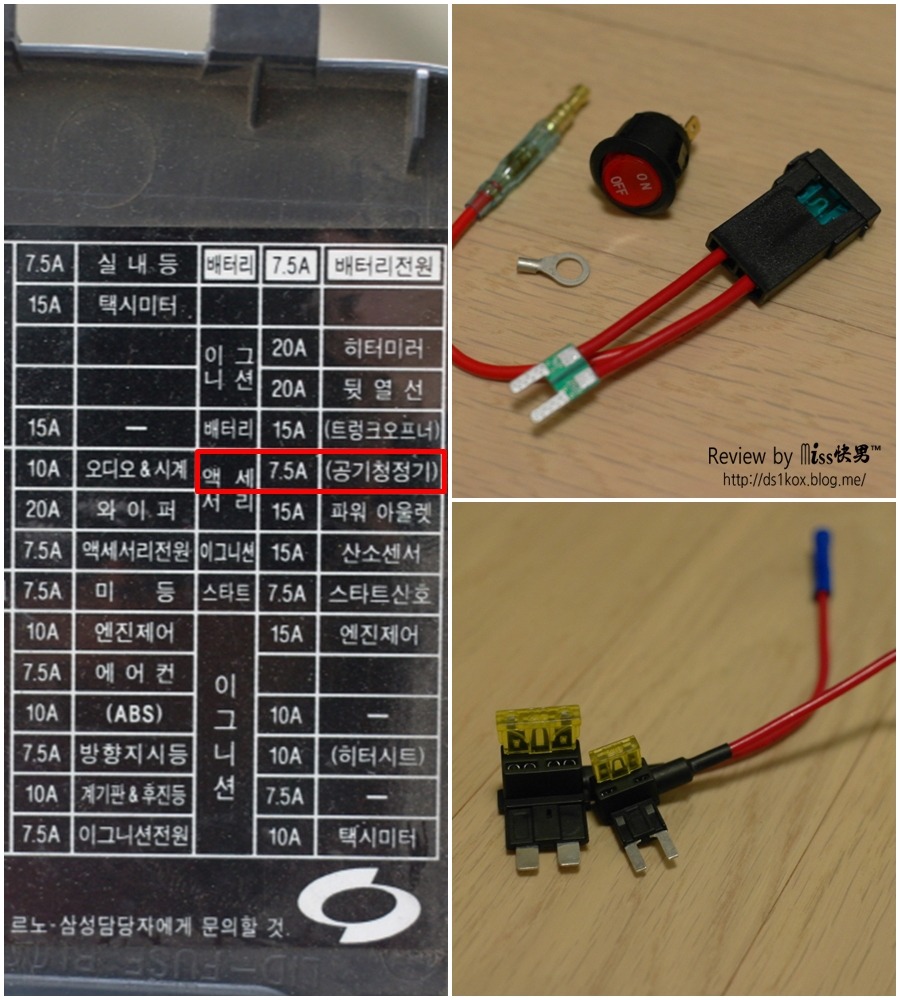

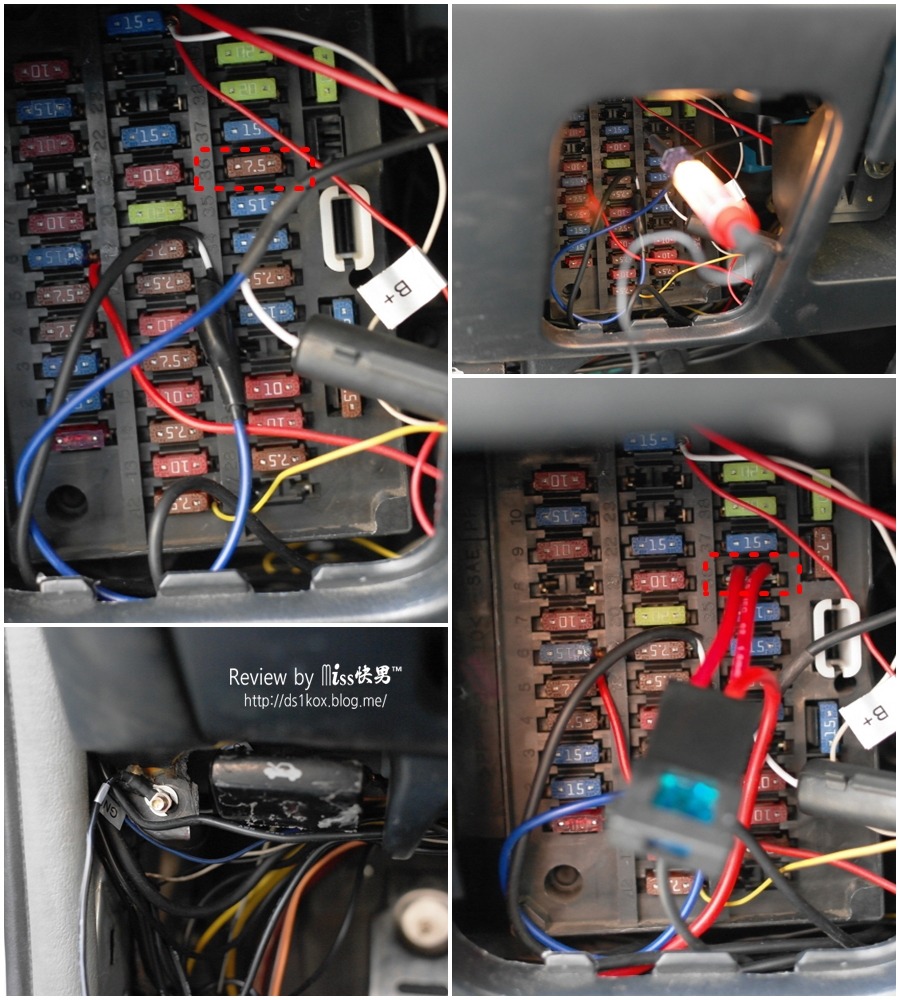

좌측의 휴즈 배치도를 참고하여 오키도키님이 제공해주신 우상의 퓨즈홀더(젠더)를 사용하고
우하의 기본제공된 퓨즈홀더(젠더) 2ea는 예비용으로 보관하려합니다.
액세서리인 공기청정기의 휴즈에 퓨즈홀더(젠더)를 장착할 예정이며 IN/OUT 기능이 있는
퓨즈홀더(젠더)이기에 장착에 앞서 전류테스트기로 확인 후퓨즈홀더(젠더)를 장착합니다.
더불어 접지도 차량 차체와 연결해 줍니다.
동작 확인
휴즈박스에 연결한 케이블을 정리하기전에 루카스 리튬인산철 보조배터리 “LK-570”
동작여부를 확인했습니다.
나의 실수
루카스 리튬인산철 보조배터리 “LK-570”를 휴즈박스에 장착하면서 액세서리인 공기청정기에
연결한다는 것이 잘 못 판단해서 배터리(상시)인 트렁크 오프너에 연결하고 동작테스트를 했던
영상입니다.

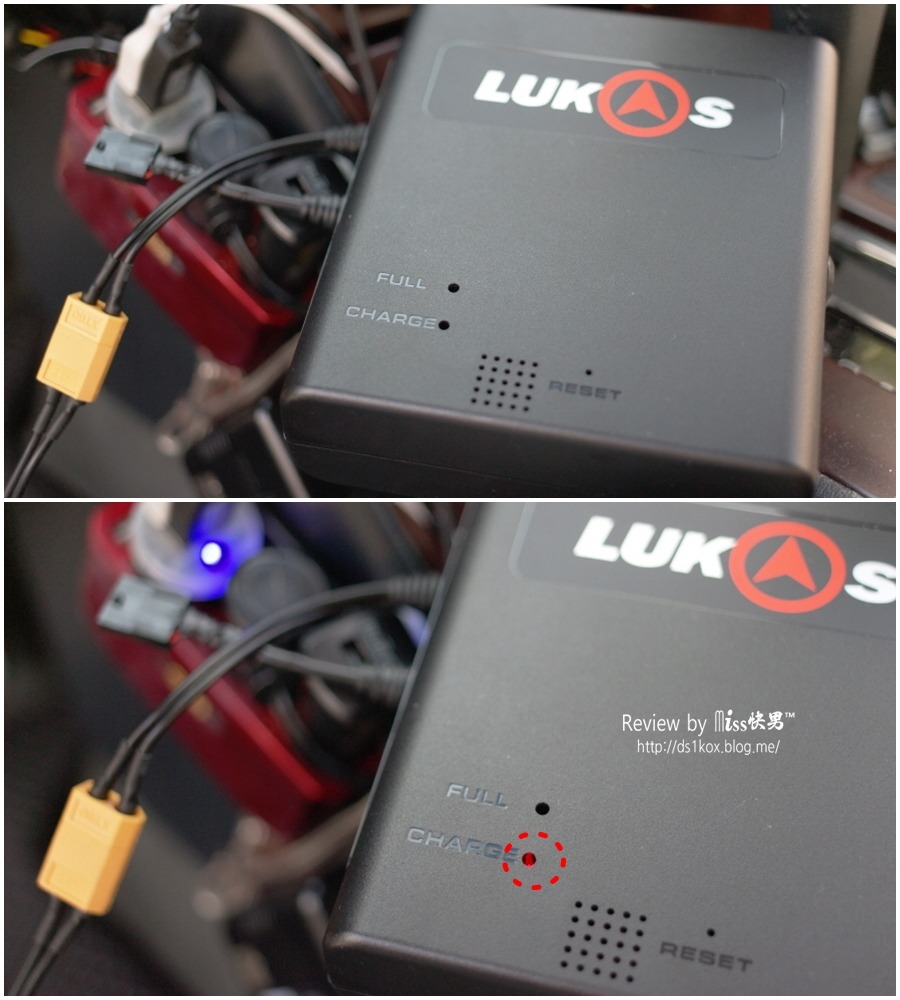

※ ACC에 정상 연결되었다면 자동차 키를 ACC 또는 시동을 걸었을 때
루카스 리튬인산철 보조배터리 “LK-570” 충전이 되고 있어야 하며 시동을 끄고 키를 뺏을땐
충전 중 램프가 꺼져야 정상적으로 연결한 상태입니다.
아래의 동영상은 상시에 연결된 모습으로 방전될 수 있습니다.
정상 연결
루카스 리튬인산철 보조배터리 “LK-570”를 휴즈박스에 장착하면서 액세서리인 공기청정기에
정상적으로 연결 후 작동 영상입니다.
OUTPUT 활용

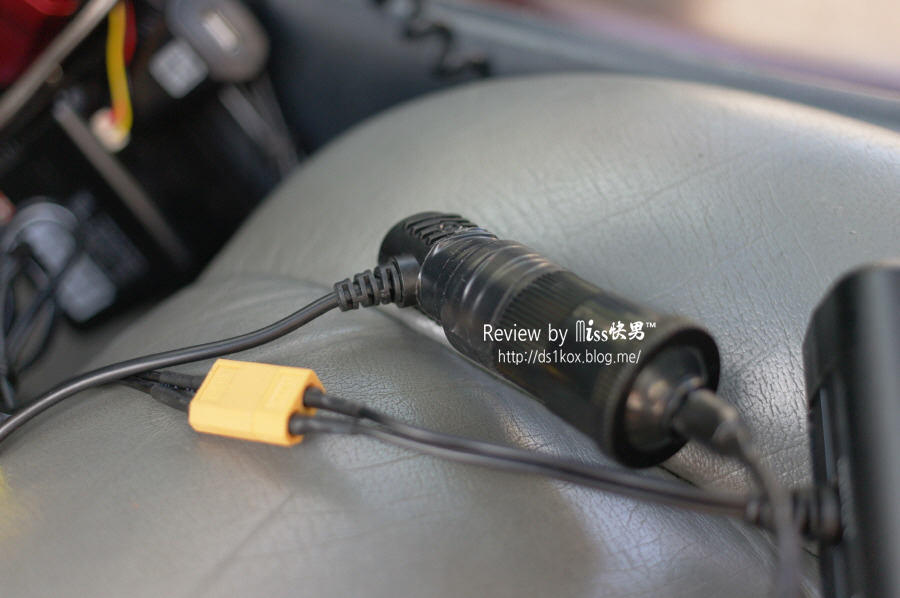

“LK-570”에 시거소켓(OUTPUT)을 활용하여 테스트 해 본 결과 I社의 2채널 블랙박스가
정상적으로 작동은 하였으나 시동을 끈 상태에서 주차모드로 전환되지 않고 상시모드로
녹화되고 있었습니다.
시거잭 OYTPUT 활용으로 주차모드 진입이 안되고 상시녹화 모드로 녹화가 ㅠㅜ
내가 하는게 뭐 그렇지..
블랙박스 주차모드를 사용하고자 할 경우 블랙박스에서 제공된 상시전원케이블과
블랙박스 연결케이블(OUTPUT)을 연결하여 사용하시면 됩니다.

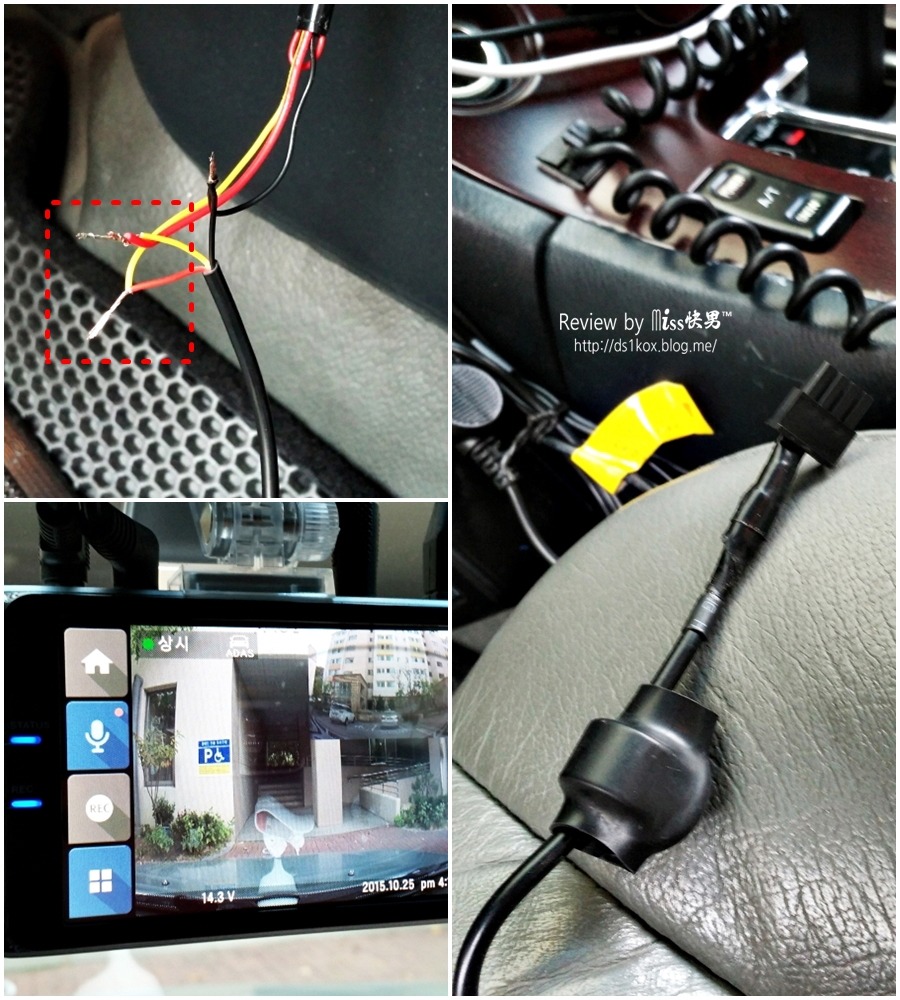

※ I社의 2채널 블랙박스 상시전원 케이블 사용시 적,황색의 케이블을 아래와 같이
엇갈리게 연결해야 정상적으로 작동합니다.
"아이패스블랙 ITV-90" 보조배터리때도 그랬는데..
정상작동되는 걸 확인 했습니다.

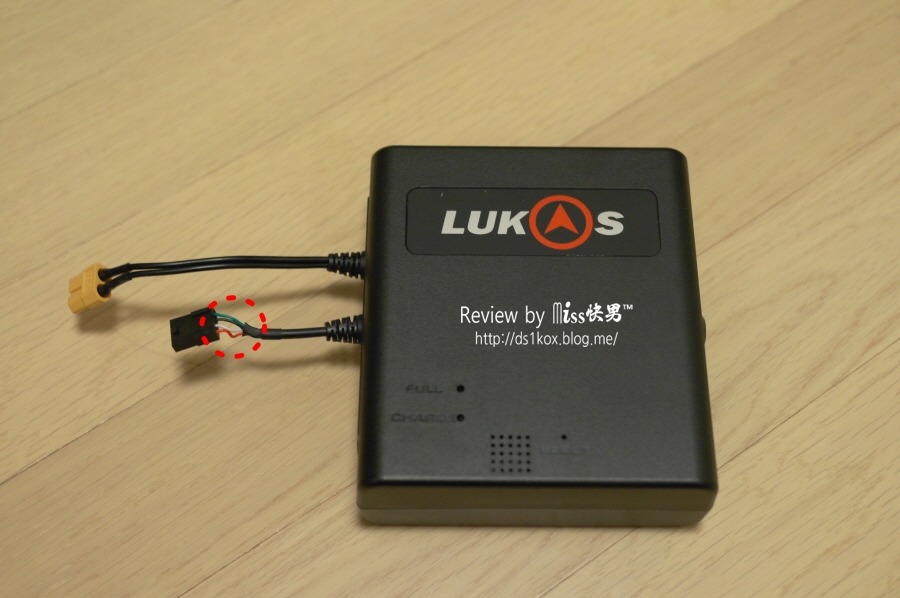

“LK-570”의 OUTPUT 케이블이 다소 얇았으며 마무리가 좀 아쉬웠습니다.
그래서 장착 후 별도로 절연테이프를 이용하여 감싸주었습니다.

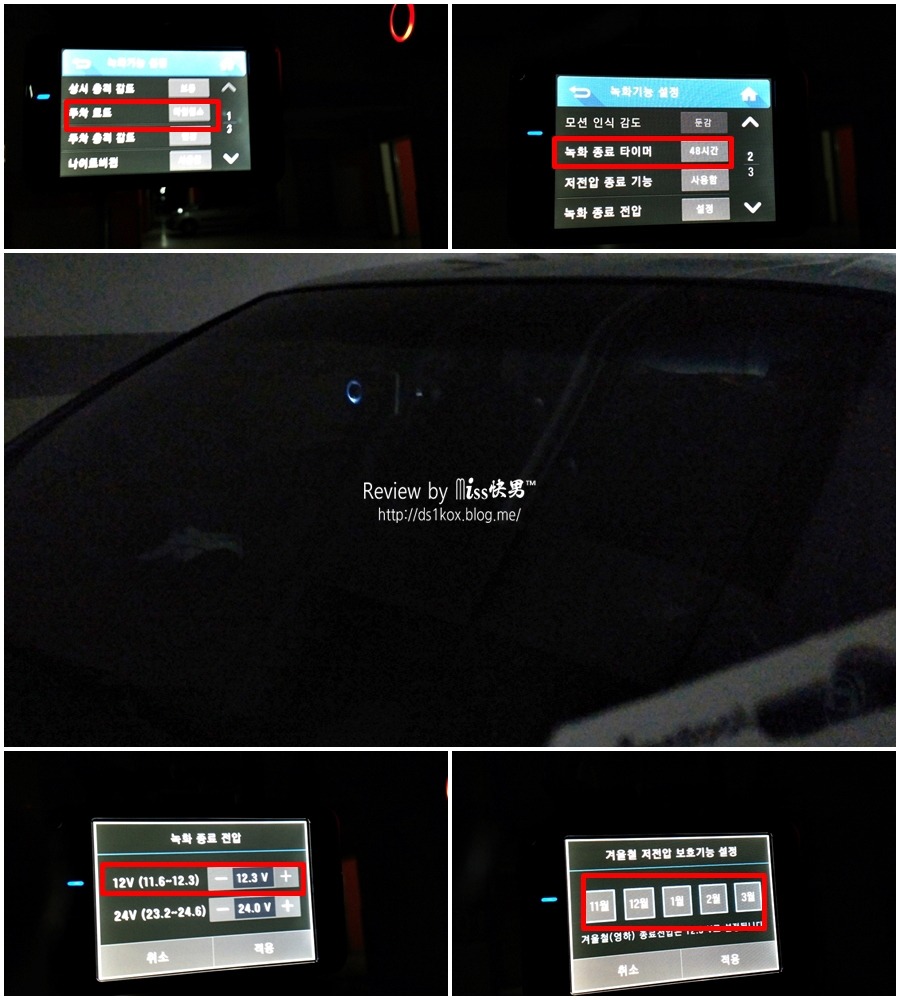

지하주차장에 주차전 블랙박스의 주차모드를 타임랩스, 48시간의 주차타이머,
12.3V의 주차 종료 전압, 겨울철 저전압 보호기능 설정 했습니다.

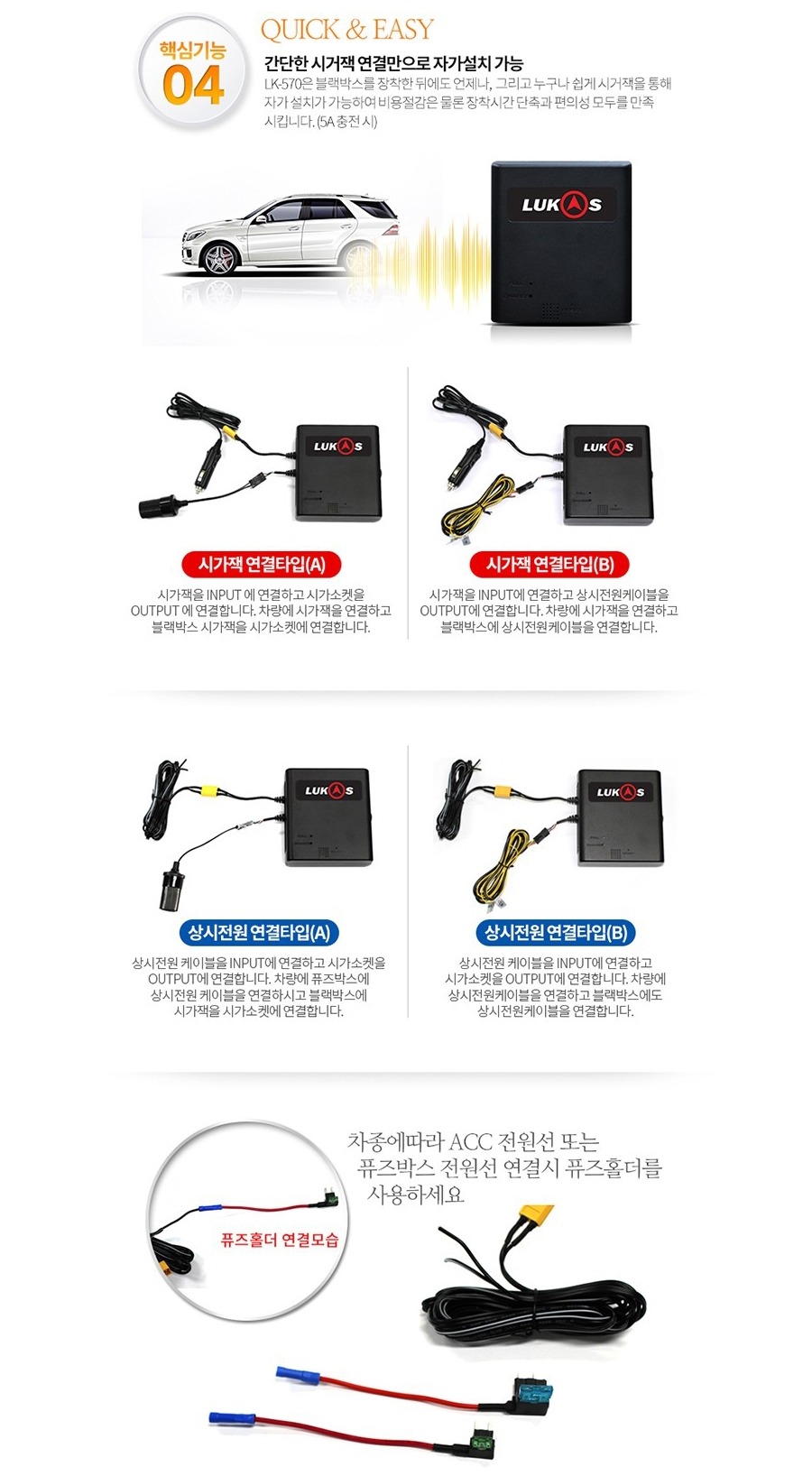

루카스 리튬인산철 보조배터리 “LK-570” 기능
“LK-570”은 다양한 기능을 지원하고 있습니다.
아래의 내용은 상품설명 페이지에서 발췌하였습니다.
- 1시간 충전으로 최대 20시간 사용(실제 테스트를 거쳐 확인 해 봐야겠죠..)
- 마이콤(MCU) 컨트롤로 출력 자동전환(작동테스 및 시운전시 확인했습니다.)
- 내차와 블랙박스를 보호해주는 첨단 안전시스템 탑재
- 간단한 시거잭 연결만으로 자가설치 가능(저는 차량휴즈박스를 이용하여 장착했습니다.)
- 시거잭 연결타입(A,B), 상시전원 연결타입(A,B) 앞서 개봉기에도 언급했었음
- 차종에 따라 ACC 전원선 또는 퓨즈박스 전원선 연결시 퓨즈홀더 사용(기본 구성품)
앞서 사용중인 "아이패스블랙 ITV-90" 보조배터리 출력은 한번에 시거소켓(OUTPUT),
블랙박스 연결케이블(OUTPUT)를 동시에 지원해주었는데 “LK-570”는 이부분이
아쉽네요.
금일 장착 후 1시간 가량 차량을 운행 후 지하주차장에
타임랩스, 48시간의 주차타이머, 12.3V의 주차 종료 전압 설정 상태로 주차중에 있습니다.
내일 저녁에 확인을..
“ 본 제품 사용기는 네이버 내비 앤 블박 카페 (http://cafe.naver.com/mymapple) 체험단으로서
(주)큐알온텍 (http://lukashd.com/)으로 부터 루카스 리튬인산철 보조배터리 “LK-570”을
지원 받아 작성하였습니다.
그러나 사용기 내용은 어떠한 제약없이 솔직하게 작성 되었습니다.”
