NX 프로토콜을 다시 분석하는 과정에서 막간을 이용해 NX 렌즈를 아두이노로 직접 컨트롤하는 테스트를 진행해봤습니다.
수년전에도 같은 테스트를 한적이 있는데, 그 때는 아두이노를 사용하지는 않았었습니다. 이번에 아두이노로 한 것은 관심있는 분들이 쉽게 시도해보시라고 한번 올려봤습니다.
사용한 아두이노는 여러 아두이노 종류 중에, 아두이노 나노라고 하는 모델입니다. 이유는 SPI 통신에 3.3V를 사용하기 때문에, NX 가 사용하는 로직 전압과 같기 때문이고, 이베이 같은 곳을 이용하면 2-3천원에 구매할 수 있습니다.

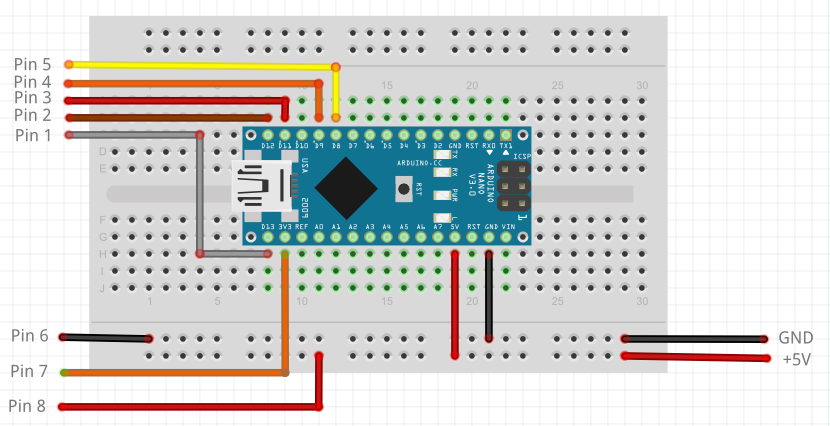

아래는 아두이노 나노를 NX 마운트의 어느 핀에 연결을 해야 하는지 나타내주는 배선도입니다. 외부전압은 5V를 사용해주시고, 가능하면, USB를 아두이노에 직접 공급하는 전압을 사용하지는 마십시오. 전류가 부족해 좀 불안정합니다.
